六大低功耗、高性能电源管理解决方案

二、65W ~ 120W 超低功耗电源适配器方案

(a)输出19V/3.42A 的 NXP TEA18361 + TEA1792 65W 电源适配器方案

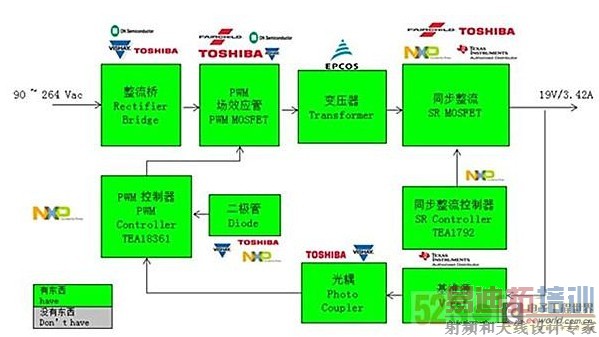

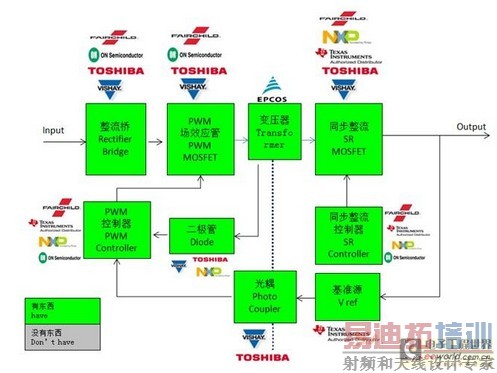

方案框图

方案特点

输入：90 ~ 264 V (AC);

输出：65W ( 19V/3.42A );

平均效率 > 90%;

没有负载功率功耗 < 30 mw,输出电压可调节;

集成 X-cap 放电;

过电流保护 (OCP);

功率过载保护 (OPP);

高/低压线路补偿;

兼容“能源之星 V6.0”;

CoC 二级兼容;

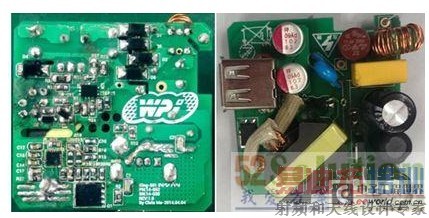

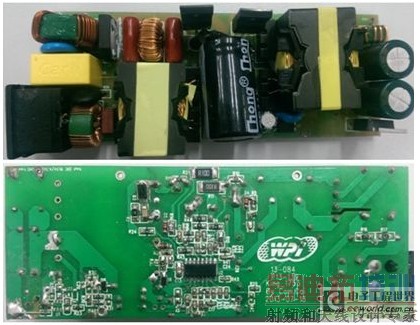

方案实物图片

(b)输出 19.5V/4.62A 的 NXP TEA1755 + TEA1792 90W电源适配器方案

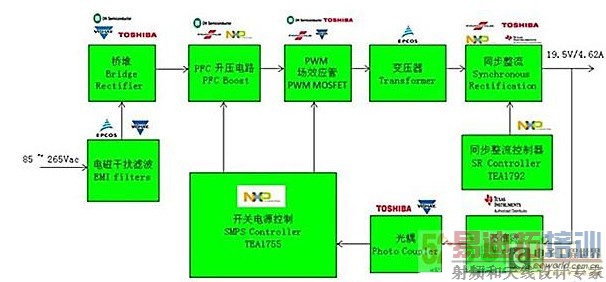

方案框图

方案特点

输入：85 ~ 265 V (AC);

输出：90W ( 19.5V/4.62A );

集成 PFC 和反激控制器，易实现小型化;

两段式 PFC + QR ,提高效率，有效降低 EMI ;

PFC 具有延时 ON/OFF 功能，降低待机功耗和提高轻载效率，175mW/264Vac;

低功率操作状态下可调最小峰值电流来降频，保证低输出功率下的高效率;

极低功率水平下的间歇频率模式，以实现高效工作;

高 PF 值与效率：PF >0.95;

平均效率 > 89.3%;

符合能源之星标准 和 Erp lot 6 标准;

过压保护(OVP);

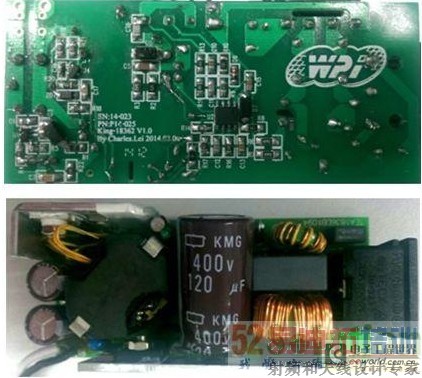

方案实物图片

(c)输出 19.5V/4.62A 的 ON NCP1937 + NCP4303 90W 电源适配器方案

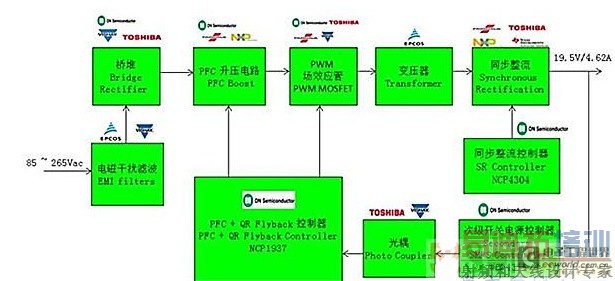

方案特点

输入：85 ~ 265V (AC);

输出：90W ( 19.5V/4.62A );

集成了功率因数校正 (PFC) 控制器及准谐振 (QR) 反激控制器;

待机能耗降低至 < 10 mW;

高压启动;

集成有源输入滤波X电容放电;

准谐振控制器带谷底锁定功能;

平均效率 > 90%;

4ms 软启动定时器;

精确过压保护;

可调的过功率保护;

短路保护;

方案实物图片
