救命啊：PADS转protel出现重大问题，急
录入：edatop.com 点击：

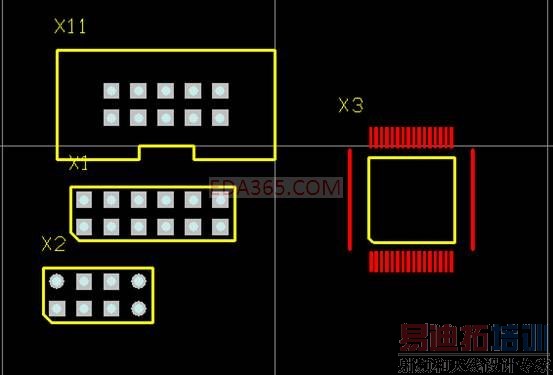

小弟刚开始用pads，并画了一块板子，所有工作做完后转到protel中去，问题出现了。我是如下操作的：先在PADS中导出ASC文件，在PROTEL中新建一个pcb文件，将ASC文件导入，结果导入后元器件封装完全变掉了。原来的接插件圆孔变成了方孔，CPU的管脚也旋转了90度。其他的方面还不知道有没有改变。急死了。不知道问题出在哪，有哪位大师救救我啊。另外说明一下，我的PADS中的库是如下生成的（不知道有没有影响）：先将PROTEL中的PCB文件转换到PADS中，在PADS中选择所有元器件，另存为库文件。
这个没办法，各个软件转换不是100%兼容的。或者你可以试试先转第三方各式，例如dfx格式再转。
为什么要这样转來转去？你发上來幫你試试
谢谢各位，我请教了一个前辈，他告诉我，可能是因为软件之间的格式有问题引起的。他告诉我一个方法，就是将导出的ASC文件，在PADS中重新建立一个新的文件，导入ASC文件，然后保存后再导出ASC文件，第二次导出的ASC文件肯定是能用的。呵呵。试了一个，果然如此！就是对于原因还不是很清楚。看来软件转换有许多学问的呀，就怕还有一些不知道的问题存在，那可就惨了！
还有啊转进去没有参数啊
受用
学习了
我也遇到过,如果可以,真是好事.
