阻抗计算

录入：edatop.com 点击：

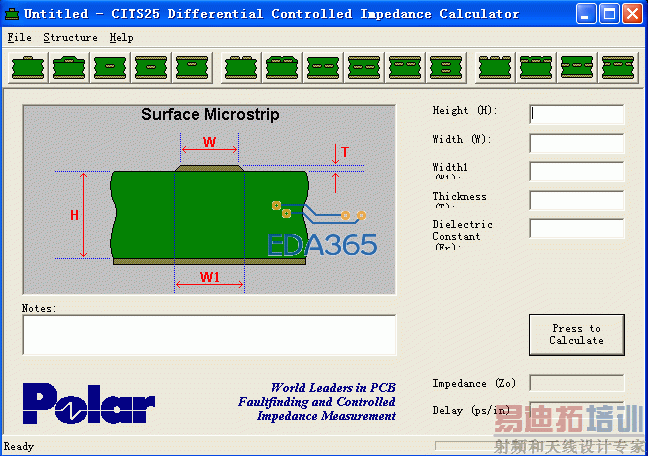

小弟是新手，画了一个板子，工程师叫我算HDMI(100欧）和USB (90欧）的阻抗，我的板子是1.6MM。两层的板，工程师给了我一个阻抗计算的软件，我不知道算差分线要选择那一个图标，（还给我的pcb板评审了，我上传一下希望大家不要犯我同样的错误，[是个台湾工程师给我评审的]）

请有阻搞计算工具的说明文档请发一下。我也很想只道是怎么用的。

楼上的知道咋算不，给大家讲解一下

去下载一个IS8000吧，你这个1.6的双面板，左右地线都要20mil所以差分线会比较宽

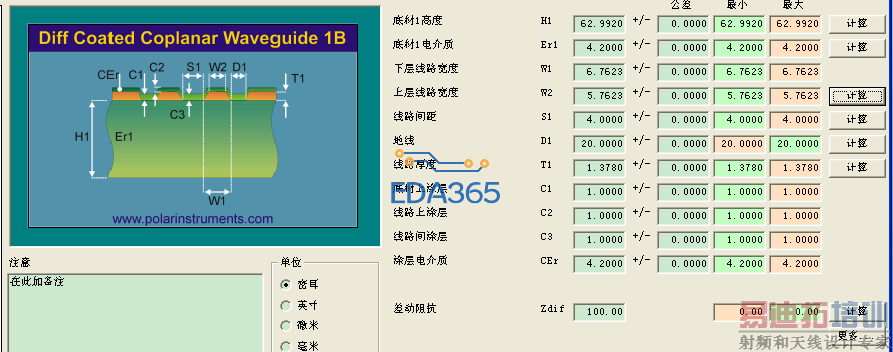

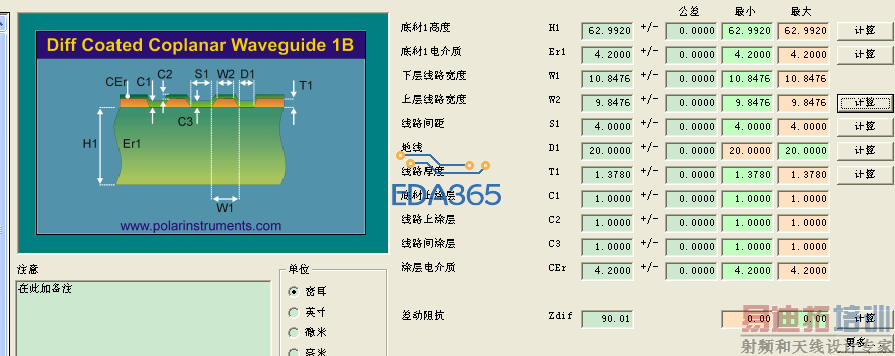

楼上正解，用共面模型，差分对两边有完整的copper，再具体选择参数计算。

謝謝您的指點，讓我受益匪湥還想請教您一個問題，如果四層板，我算HDMI(100欧）和USB (90欧）的阻抗，板子是1.6MM。走線在第一層的話，您能不能給我算一下，上傳一下圖片（像剛剛上傳的圖片一樣）我按您的樣本計算，謝謝您了。

请教， 16.6内差分线是没有包括阻抗计算的吗？......在16.6内我没找到如底材,介质等的设置, 是否要用外挂软件？
