pads 连接符更改

录入:edatop.com    点击:

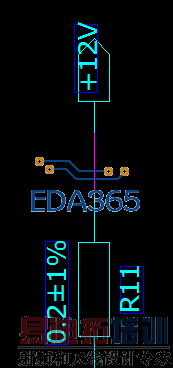

在使用连接符时,网络名在连接符中间,请问各位在哪里可以改网络名自动在连接符的旁边?

追加提问:请高人顺便讲一下,怎样修改off-page符号,我想改成像AD放置net那样的

是否可以考虑在库里面吧这个符号编辑一下!

pads logic off-page 编辑符号
首先tools-->part editor,file-->open 弹出对话框如下:图一
选择右边的off-page,OK。
你可以看到两种off-page符号:refin和refout 。
然后点 Edit-Gate,弹出对话框如下:图二
选中其中一个,点击OK
如下图所以:图三
移动NETNAME 至你想放置的位置,save。
Return to part
Exit part editor
返回logic页面,点tools—update off-page from library
到此即可达到你想要的结果

自己在网上找的,然后修改了一下的,这个可以直接编辑off-page的属性。大家一起学习

4楼讲的很详细! 谢谢各位兄弟。
