怎么让元器件的引脚号显示

录入:edatop.com    点击:
目前在布局
把元件散开后 发现元器件的引脚是没有编号的
是不是有什么设置可以让它显示出

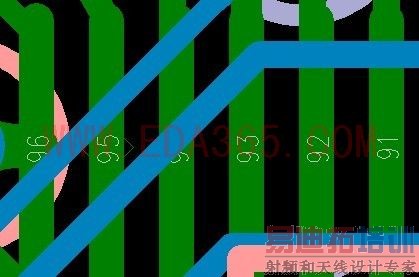

你要是这种效果吗?

在颜色里设置。

是的
谢谢

请问你这个是怎么操作的

打开颜色设置,把Pin Num.勾选上,Top层 Pin Num.那里设置成你要的颜色。OK就可以了。

快捷键PN
