怎么样消除过孔上的 X 符号

录入:edatop.com    点击:

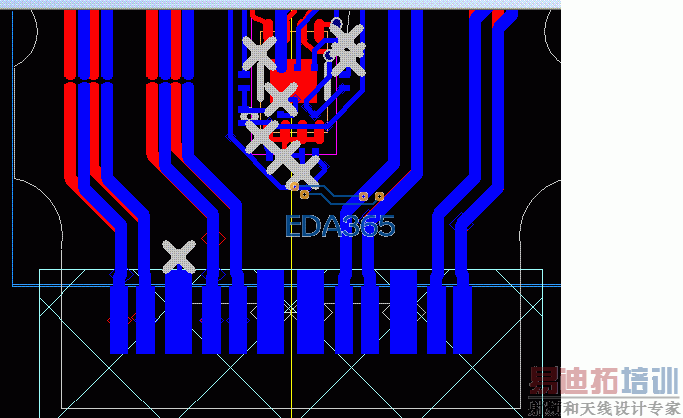

如图

option> thermals >取消勾選show general plane indicators 即可

非常感谢 按照您的方法 解决了

取消或勾选有什么区别吗?

没有

有区别的勾选了以后 会像图示一样 孔的位置会有个X符号

Show General Plane Indicator即显示内层负片花孔。意思是,把于内层plane连接的孔用标记显示出来。
