PADS Logic如何打开orcad 16.3设计的原理图

Orcad转为低版本后
用 Logic导入.
这是电视的原理图？

我试过Orcad 16.3最低也只能转为16.2的，但还是打不开.

再次顶起来。请问各位老大们。此问题怎解？

你的文件太大，我只帮你转了其中一页。
EBOX08.zip

兄弟。请问你是用什么软件转换的。能不能把软件发给我一下。非常感谢！

今天装了个Orcad 16.3的。但还是没能把它转为低版本的。请各位前辈再指点一下。本人对Orcadb不是很熟。还有一个奇怪的问题，Orcad 16.3装好后，可以打开原理图了。但我再把PADS 9.3的版本装好，再用Orcad打开原理图就指示"没有找到MSVCR90.dll(见图片）。请问这是怎么回事。

好像高版本的OrCAD原理图用Logic打不开！也不知道高版本的OrCAD怎么转成低版本的原理图，但OrCAD16.5版本的确实比其他版本好用！郁闷呀？

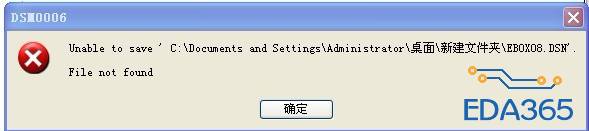

Orcad 16.3的我另存为低版本时出错。错误信息见图片。请问有人知道是怎么回事吗？

9楼的问题我也遇到了，请问要怎么解决，请大虾指点一下，在线等，谢谢。

我也遇到这样的问题，坐等啊...............

我也正纠结这个问题，谁能解决一下！

紧急求助！ORCAD的Capture打开是弹出找不到MSVCR90.dll，无法启动的问题！
解决方法：
右击我的电脑——高级——环境变量——在系统变量里有path选项——双击打开。在原先的系统环境变量path=d:MentorGraphics9.2PADSSDD_HOMEcommonwin32bin;d:MentorGraphics9.2PADSSDD_HOMEcommonwin32lib;%SystemRoot%system32;%SystemRoot%;%SystemRoot%System32Wbem;%SYSTEMROOT%System32WindowsPowerShellv1.0;%MGC_HOME%/bin;%MGC_HOME
%/lib;%MGC_HOMEBS%bin;%MGC_HOMEBS%lib;的最前面添加：
（选中系统环境变量path->按编辑钮->从开始处插入）%CDSROOT%toolspcbbin;%CDSROOT%toolsCapture;%CDSROOT%toolsbin;%CDSROOT%toolsjrebin;%CDSROOT%toolsfetbin;%CDSROOT%toolsspecctrabin;%CDSROOT%toolslibutilbin;
切记，不要删除原先的系统变量，要用分号隔开，然后添加。
问题补充：此问题的出现是因为OrCAD Capture无法定位msvcr90.dll。确保cadence软件的path环境变量值位于mentor graphics前面后，问题就解决了，也可以在安装PADS前先安装Cadence，否则会提示cadence部分组件无法找到程序入口点，无法定位于某dll文件。
如果问题还没解决，可以联系我：jarsonor@126.com

兄弟们PASD和16.3兼容问题已解决啦！

请问，怎么解决的？
