过孔上的这种泪滴是怎么生成的?

录入:edatop.com    点击:

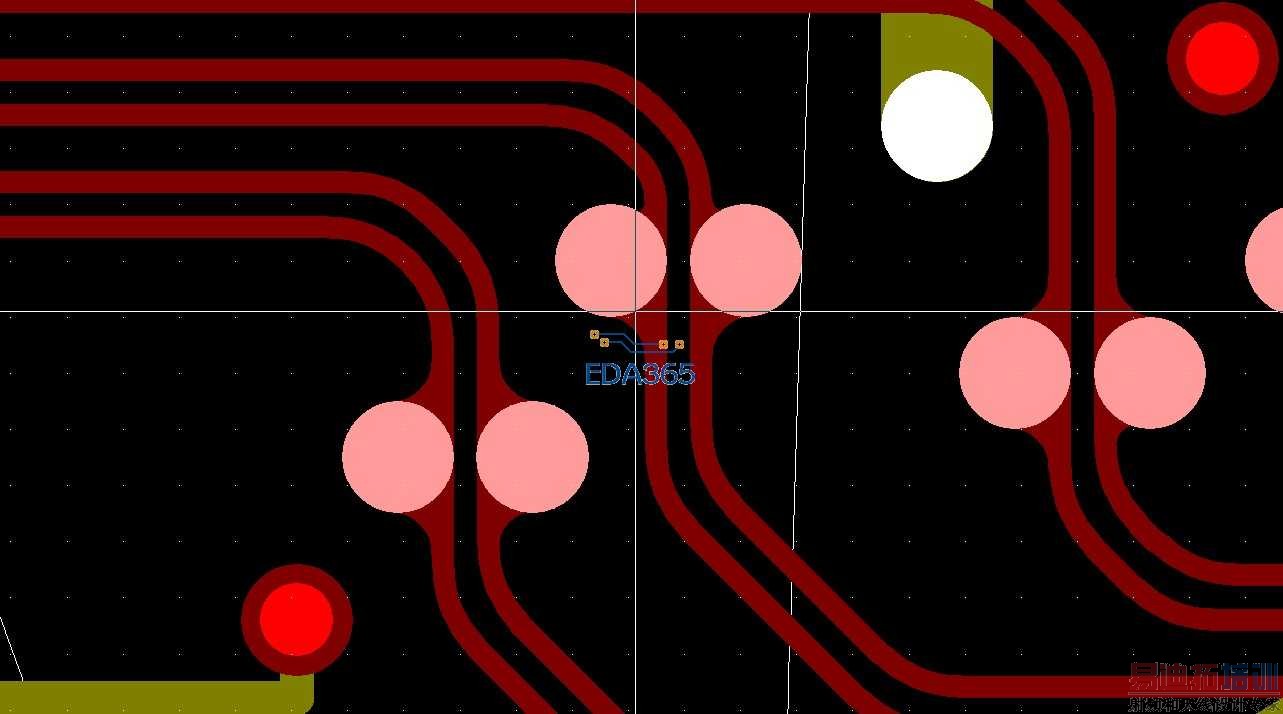

诸位大侠,过孔上的这种泪滴是怎么生成的?

这个不可能是一次生成的吧
好像是先走现 然后再ADD ARC倒角的

好漂亮的差分走线

怎么感觉在同层呢

设置自动添加的...

就是在同层

这个好像是差分线上的测试点吧。

不是测试点,试过孔的。

在软件中先设置泪滴的方式,然后走线时自动生成的泪滴

可以贴张图说明一下吗?

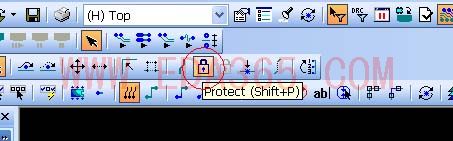

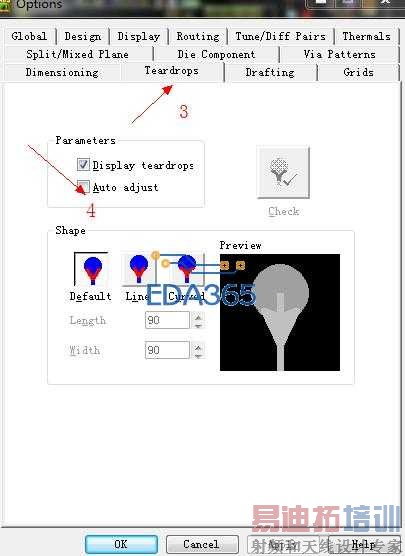

在软件设置就行了,如图


正解。

试了很久都没能画出这种效果来,是不是有什么技巧?

您有没有试过的,我怎么按照您提供设置方法弄不出来的。
我要的是在同一层过孔两边都有泪滴的。

是的,试不出来,坐等高手解答......
