如何修改VIA的孔径

录入：edatop.com 点击：

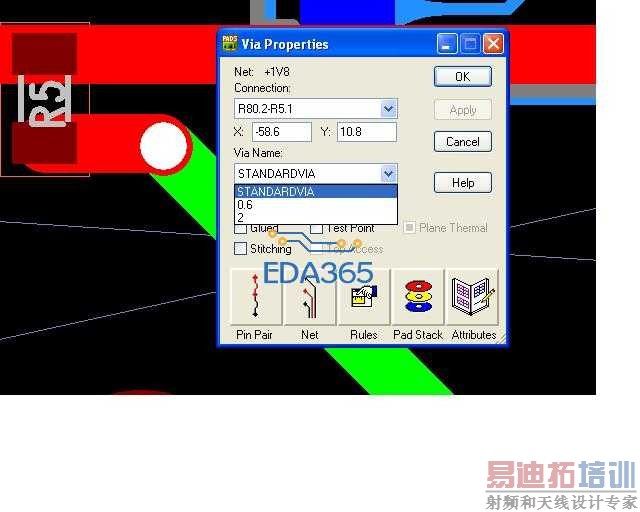

在lay板子的时候，要打孔，单是发现都是默认的standard的via，孔径都是0.2的，在画的过孔的属性中修改为0.6或者2.0的然后apply再OK，但是实际的layout中过孔还是0.2,没有改变为相应的0.6或者更大的2.0的，百思不得其解，故询问知道的人教小弟一下！

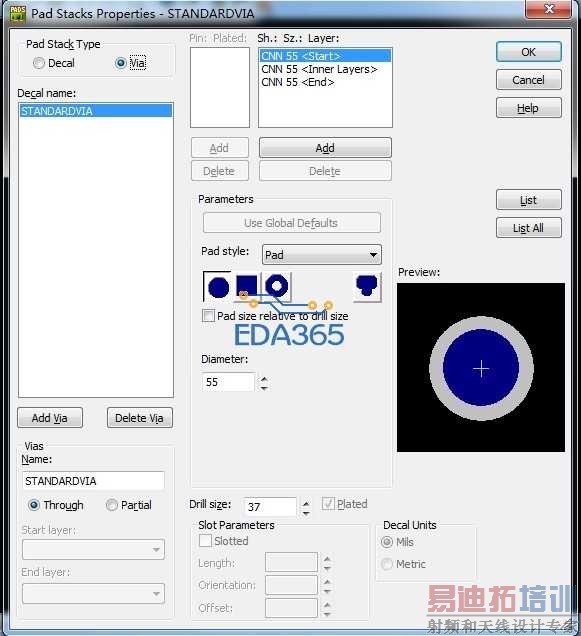

编辑过孔要在PAD STACKS中修改。

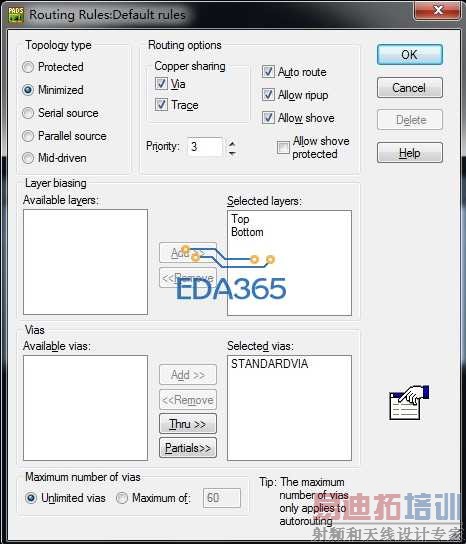

修改后在过孔类型要在规则中添加允许！

setup/pad stacks添加过孔，然后设置一种或多种过孔尺寸---
pcb layout时右键，即可选择需要的过孔尺寸...

今天又长进了一些，感激不尽

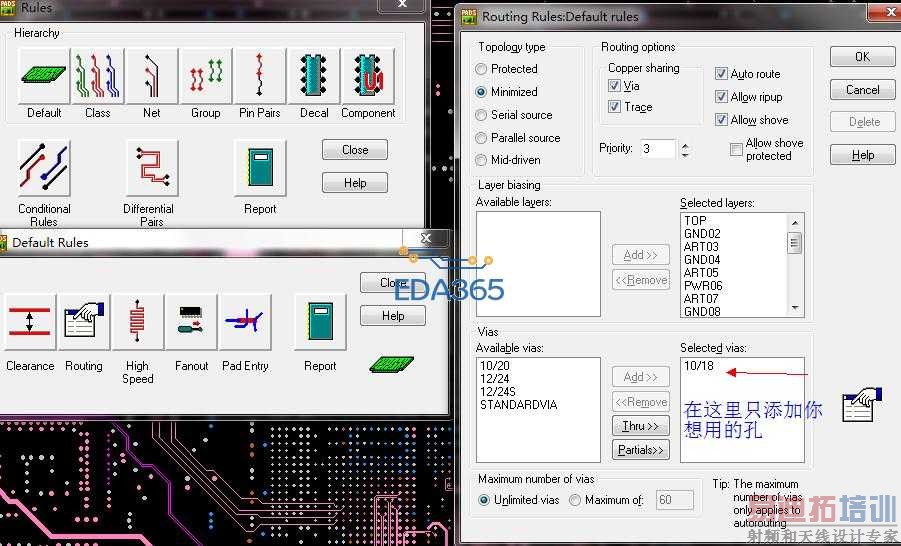

打孔时只添加一种孔

我也被同样的问题困扰着，学习了。
