连通问题--急

录入:edatop.com    点击:

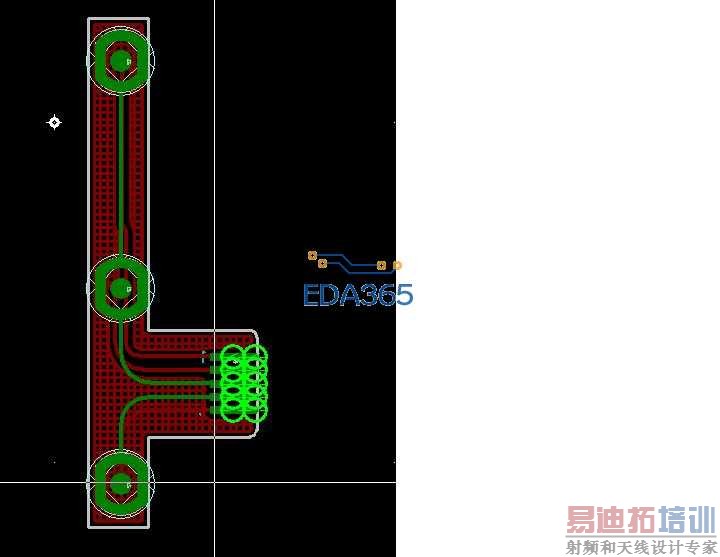

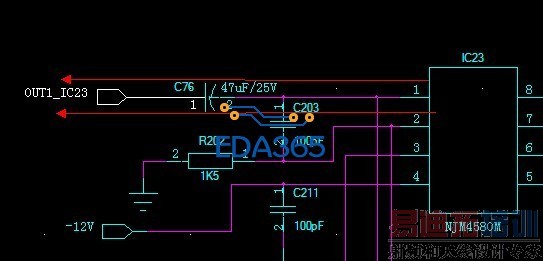

pads已全部连通的线,为什么检查连通性时会报错呢。如图各位大侠帮帮忙呀

你要上传资料,才好帮你一起解决问题的。

最好把你画的板子上传上来才能搞清楚是什么原因,只有一个图片看不出来的。

附PCB
fpc-key-v1.0.rar

勾掉板框就可以了


你理解错了。我是检查连通报错,不是间距的问题。谢谢浩同学先

你用的是什么版本的pads?

看了一下是你的J15封装有问题,你可以这样做在J15封装上加上钻孔层,另外不要管连通报错,直接做PCB,不过要自己知道网络没有接错,(风险比较大)

好,我试下。

我的是9。3版本的,还有一块主板也出现连通报错的问题,实际上是通的。

元件封装改成带孔的就没有连通报错了。为什么打孔会报呢?请大侠解答下,是版本的问题吗?

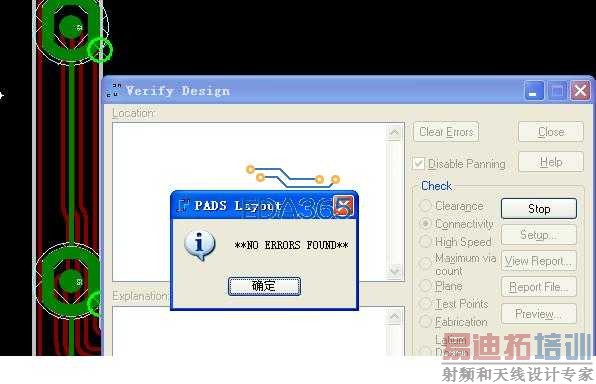

我检查怎么没有出错呀!

莫非是因为盗版的原因?


将过孔设置为0以上的就可以了。
可能是9.3版本规则的问题吧,用2007就不会检查出来。

是,设过孔就不会报错!盗版伤不起!
