导入DXF文件变小,请求答案.

录入:edatop.com    点击:

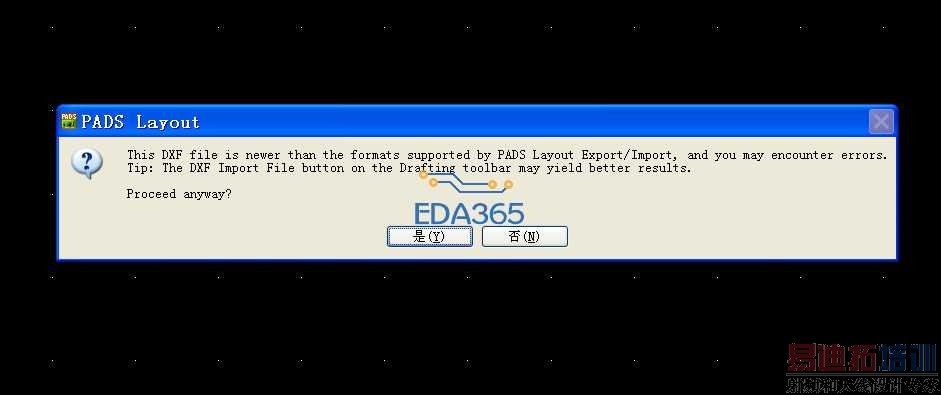

导入DXF文件变小,请求答案。

放大 39.37mil

luolicheng001 发表于 2012-7-10 16:00

按您的方法把问题解决了,太感谢了。

谢谢您的热情解答。

(1)用AUTO CAD打开DXF文件。
(2)输入SC 按空格。
(3)选取整个板框, 按空格。
(4)选取板框的任意点或是边,输入39.37, 按空格。
(5)保存。
(6)从PCB中导入DXF(新保存的)。

与我的方法一样。AutoCAD放大很方便。

:要那么麻烦吗
