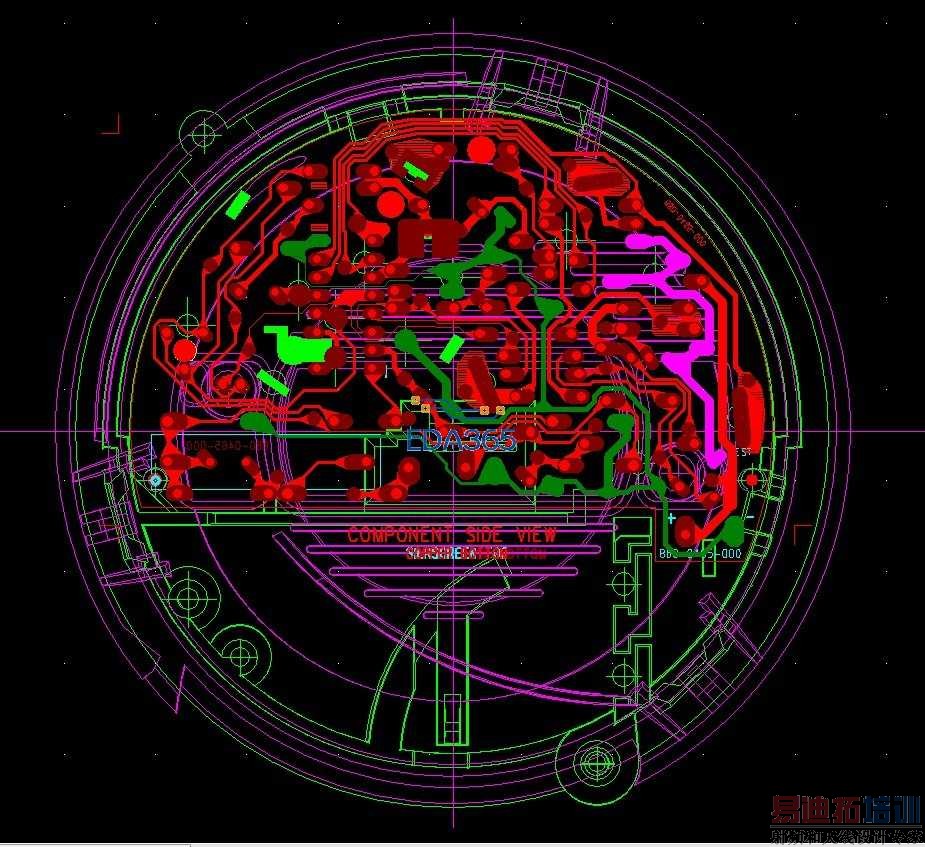

生产一个完整的pcb板里面有以下几层，下面的截图里都是什么层
录入：edatop.com 点击：
27:装配顶层
28：阻焊底层
29：丝印顶层
30：装配底层
装配顶层和底层具体指的是什么呢
是一些2D线条的参考层，比如Base 或者 Cover, 当你打开这些层后可以看出一个模拟的装配图，对检查原件是否与底壳或者面壳是否有干涉。
