PADS导入cad疑惑

录入：edatop.com 点击：

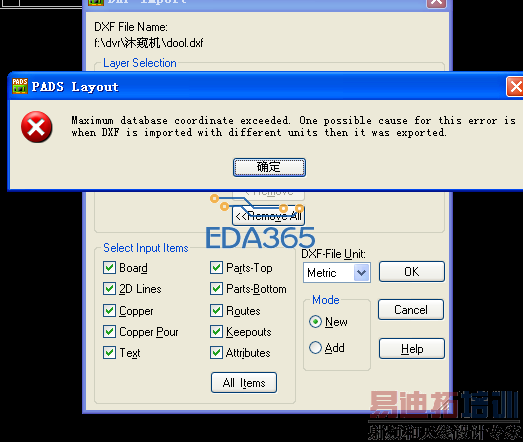

我现在转用pads画pcb，可是每次导入CAD文件时选择毫米格式就是导不进，选英制就可以使是怎么回事呢？

你在转把结构图转DXF档案时的单位是选择英制的啊当然转不进去啊！你打开CAD后再选择新建在左下角的的打开按钮0旁边有个下拉的三角符号点击选择公制即可！希望对你有帮助！

可是我CAD的格式是毫米的，PADS导入CAD时也有选择毫米的选项呀，既然两边的单位统一了为什么还导不进去呢？

那你PADS 文件的单位是不是也是MM的？

你要移动到CAD里面的原点附近，要不太远了，超过PADS的范围，是不能导进去的
一般是新建一个公制的CAD，再复制粘贴进去，再导入

我把CAD的原点都已经移到图的一个角上了，PADS选毫米格式还是到不进去，而是PADS也已经单位是是毫米

也遇到同样的问题。没办法的的情况下，在CAD中将尺寸放大10000/254倍，再倒入PADS 中。

将CAD图移动到原点附近，然后使用WBLOCK命令，然后将文档另存为DXF文档。即可。经过验证的。

楼主，把你出问题的原文件发上来
