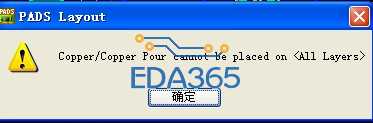

pads pcb 覆铜时出现下面的对话框是什么意思》？怎么解决？
录入：edatop.com 点击：
是不是选中了多层
左上角的层选择中，你选择了all layer.选择其中一层就不会出现问题了。
谢谢，已经知道了
学习
