综述开关电源电路组成及原理

　　开关电源电路组成及原理详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV

　　一、 开关电源的电路组成

　　开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

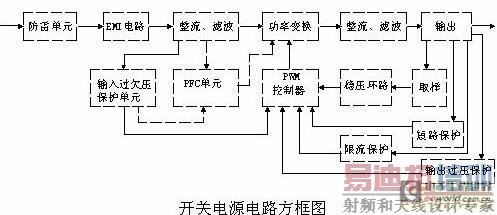

　　开关电源的电路组成方框图如下：

　　二、 输入电路的原理及常见电路

　　1、AC 输入整流滤波电路原理：

　　① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

　　② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1(热敏电阻)就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小(RT1是负温系数元件)，这时它消耗的能量非常小，后级电路可正常工作。

　　③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。

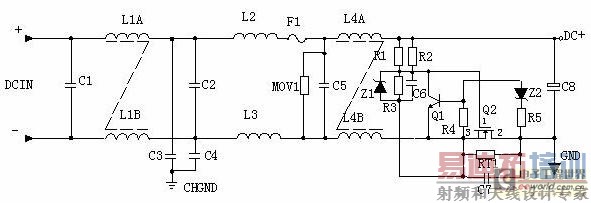

　　2、 DC 输入滤波电路原理：

　　① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、C4 为安规电容，L2、L3为差模电感。

　　② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

　　三、 功率变换电路

　　1、 MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET(MOS管)，是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。

　　2、 常见的原理图：

　　3、工作原理：

　　R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断 。 R1和Q1中的结电容CGS、CGD一起组成RC网络，电容的充放电直接影响着开关管的开关速度。R1过小，易引起振荡，电磁干扰也会很大;R1过大，会降低开关管的开关速度。Z1通常将MOS管的GS电压限制在18V以下，从而保护了MOS管。 Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时间越长，变压器所储存的能量也就越多;当Q1截止时，变压器通过D1、D2、R5、R4、C3释放能量，同时也达到了磁场复位的目的，为变压器的下一次存储、传递能量做好了准备。IC根据输出电压和电流时刻调整着⑥脚锯形波占空比的大小，从而稳定了整机的输出电流和电压。 C4和R6为尖峰电压吸收回路。

　　4、推挽式功率变换电路：

　　Q1和Q2将轮流导通。

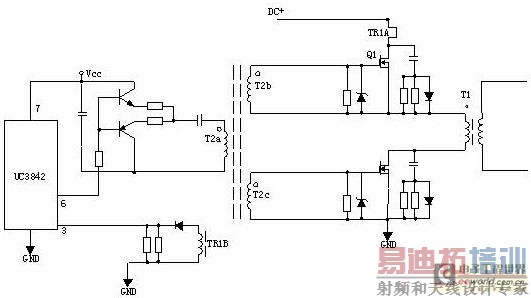

　　5、有驱动变压器的功率变换电路：

　　T2为驱动变压器，T1为开关变压器，TR1为电流环。

　　四、 输出整流滤波电路：

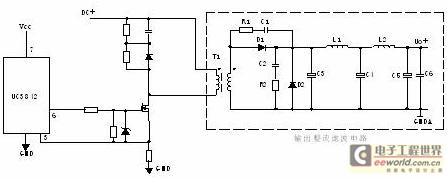

　　1、 正激式整流电路：

　　T1为开关变压器，其初极和次极的相位同相。D1为整流二极管，D2为续流二极管，R1、C1、R2、C2为削尖峰电路。L1为续流电感，C4、L2、C5组成π型滤波器。

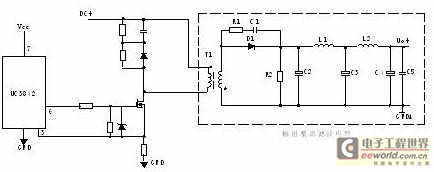

　　2、 反激式整流电路：

　　T1为开关变压器，其初极和次极的相位相反。D1为整流二极管，R1、C1为削尖峰电路。L1为续流电感，R2为假负载，C4、L2、C5组成π型滤波器。

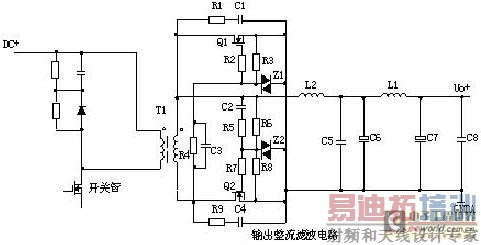

　　3、同步整流电路：

　　工作原理：当变压器次级上端为正时，电流经 C2、R5、R6、R7使Q2导通，电路构成回路，Q2 为整流管。Q1栅极由于处于反偏而截止。当变压器次级下端为正时，电流经C3、R4、R2使 Q1导通，Q1为续流管。Q2栅极由于处于反偏而截止。L2为续流电感，C6、L1、C7组成π 型滤波器。R1、C1、R9、C4为削尖峰电路。
