手机移动电源DIY教程( )

　　有一段时间经常出差，在漫长的火车上是很寂寞地，只好凭着手机上网来打发时间，但电池不给力，经常会遇见没电的尴尬，总不能买个10块8块的手机电池备用吧，就一直想自己做一个移动电源在火车上给手机充电，其实就是电池+升压电路+外壳，电池我考虑可以使用一般的5号电池也可以使用18650锂电，这样电池可以很方便找到，增强了移动电源的兼容性，升压电路早就从万能的X宝买到了，但一直没有合适的外壳，后来捡到了一根A4打印机硒鼓，当时不由的眼前一道闪电(其实当时是下雨)，激发了我的灵感。 科普：硒鼓是没有毒的，硒是人体必须的微量元素，而且硒鼓表面的硒是人体所不能吸收的。

　　咱们看图吧，边看边说。

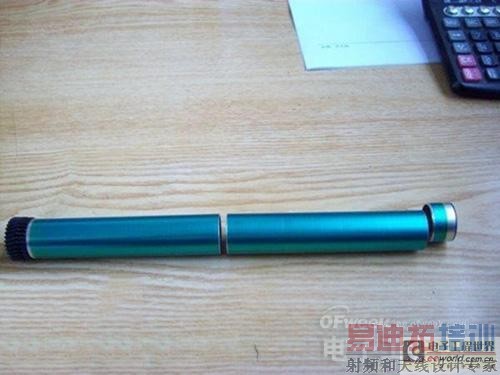

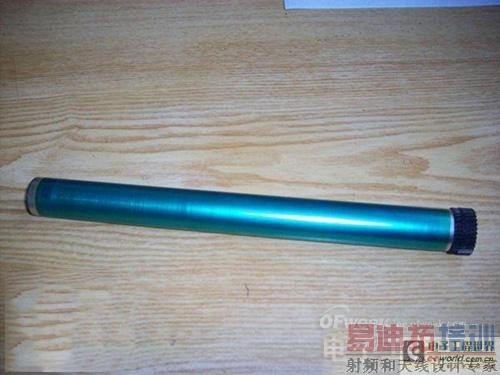

　　捡到的A4打印机硒鼓芯

　　在车床上切成需要的长度，车床切的过程没有拍，木时间啊，车床能够切的很平整

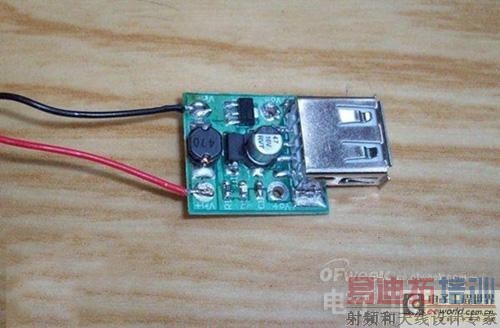

　　这个是核心，升压电路，来自万能的X宝

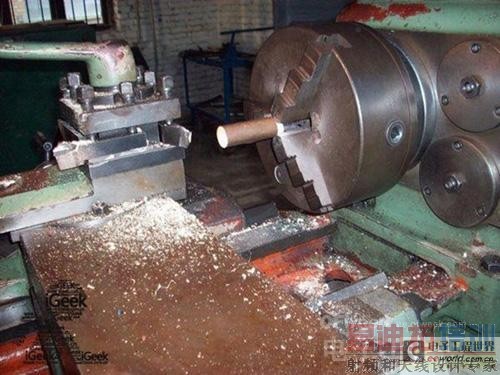

　　有了外壳有了电路，还需要加工一些配件来组装，为了绝缘，我使用了白蜡杆，好木头啊，过去的武器杆都是用这个做的。

　　内部木制品集合

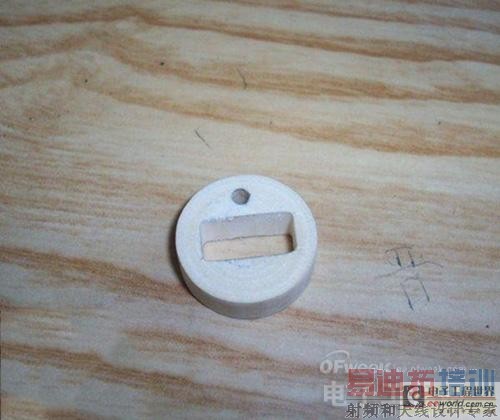

　　这个是最前面的，圆孔是指示灯，方孔是USB，那个方孔不是很好开，上了铣床

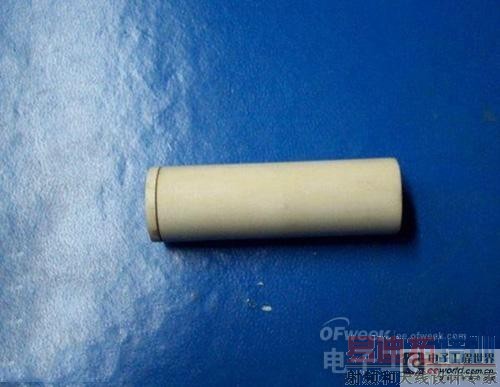

　　A4硒鼓比18650电池粗不少，所以用木头做一个电池桶，也为了绝缘

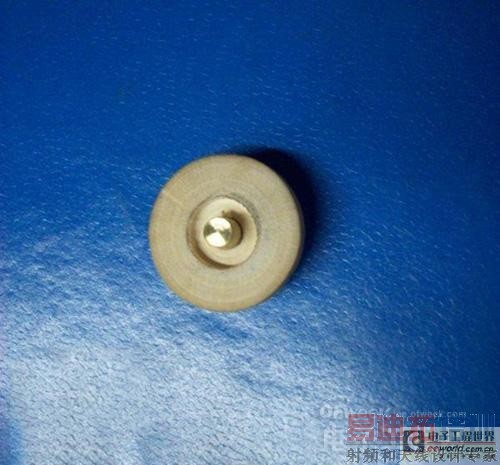

　　电池正级触点

　　正极触点的另一面

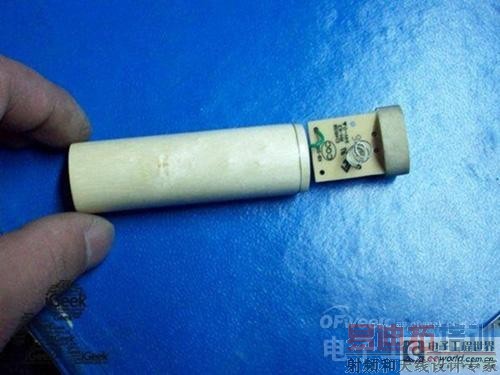

　　前盖+正极触点+电池桶+电路板组合后的样子

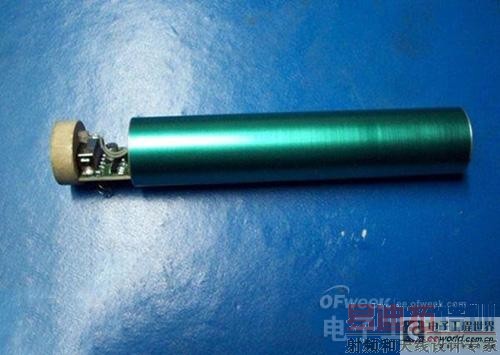

　　塞进切好尺寸的硒鼓芯里，电路板正极是和正极触点焊接的，负极需要跟硒鼓外壳接触，为了可靠接触，电路板负极焊了一根弹簧，创意不错吧。

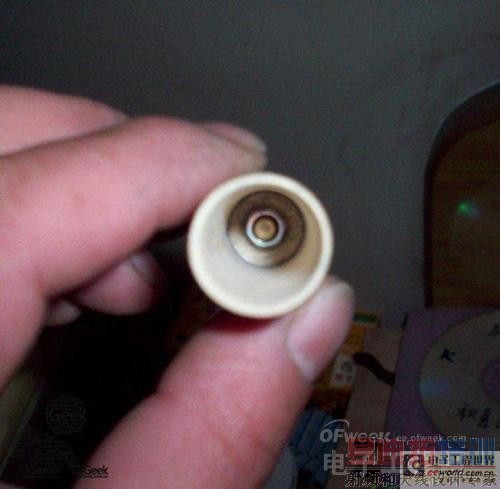

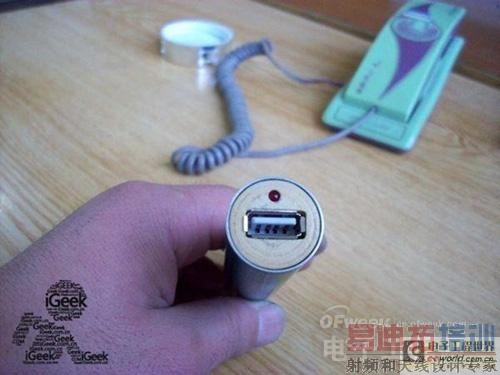

　塞进去正面是这个样子地，本人的胖手......

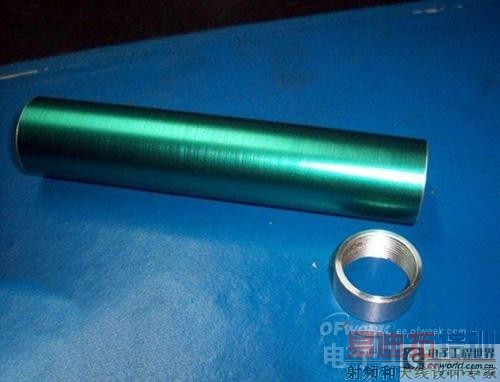

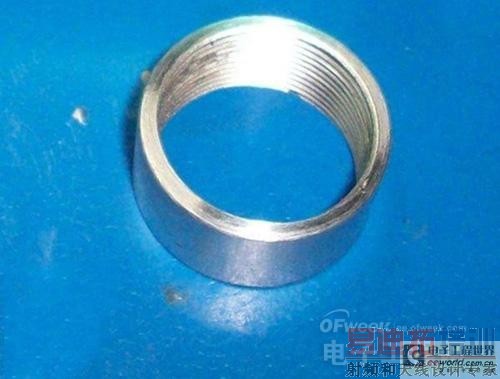

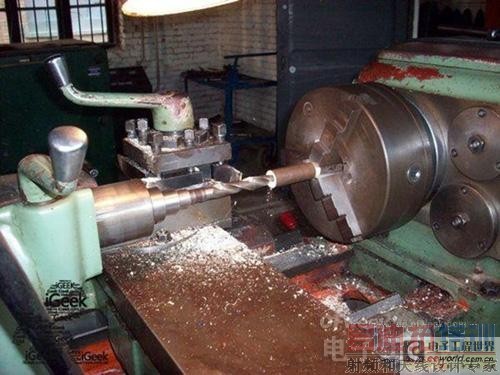

　　现在就需要给桶底加工螺纹了，硒鼓芯壁厚太薄，只能另外使用铝合金加工螺纹然后镶嵌进去

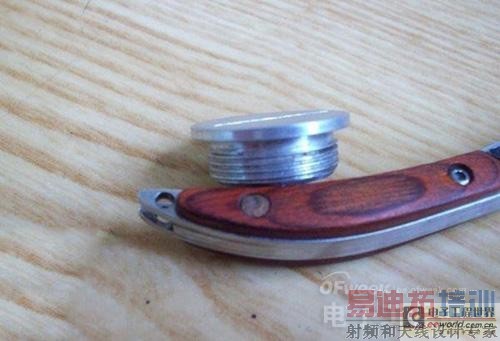

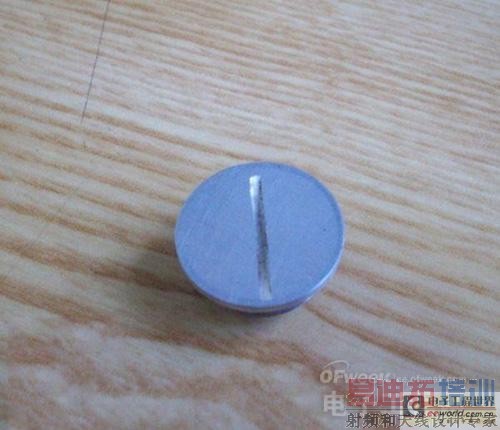

　　再加工个底盖，同样是铝合金

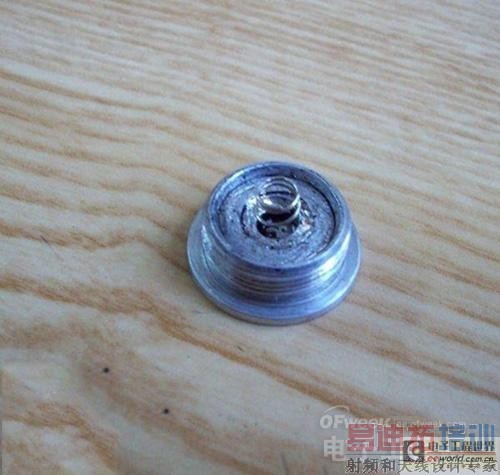

　　还要焊跟弹簧，以便和电池负极接触

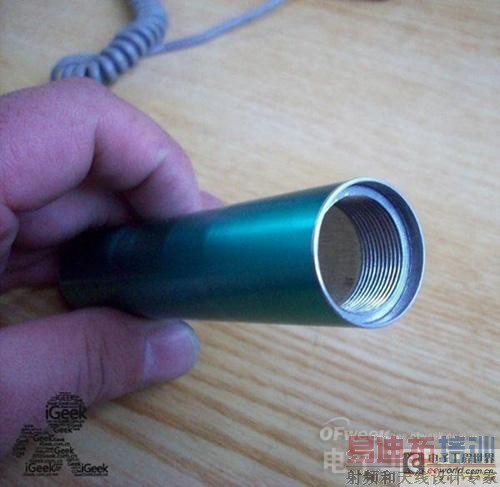

　　硒鼓芯里镶嵌螺纹后的效果

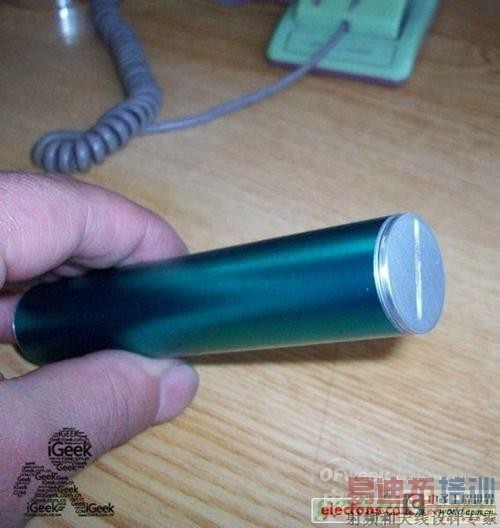

　　盖子拧上看看

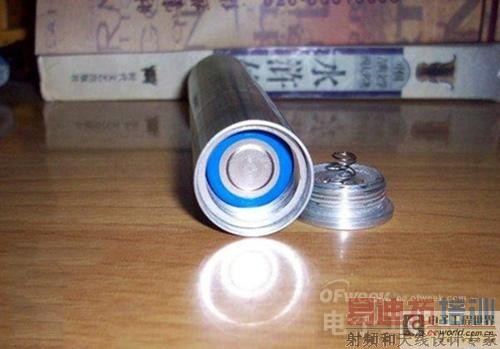

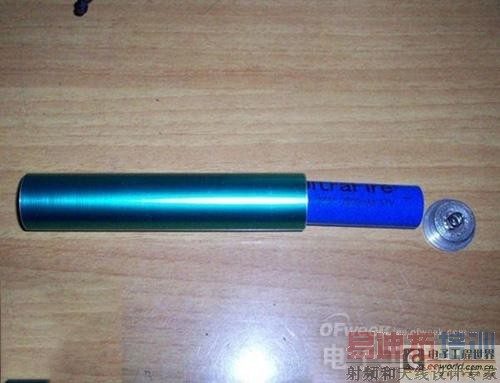

　　18650电池放进去看看

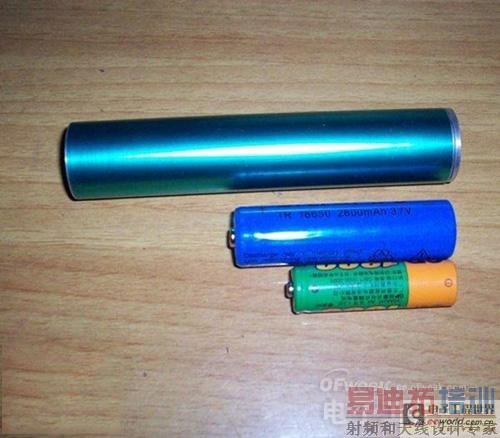

　　18650电池比5号电池要粗要长，为了方便使用5号电池，还需要做另外一个电池转换桶

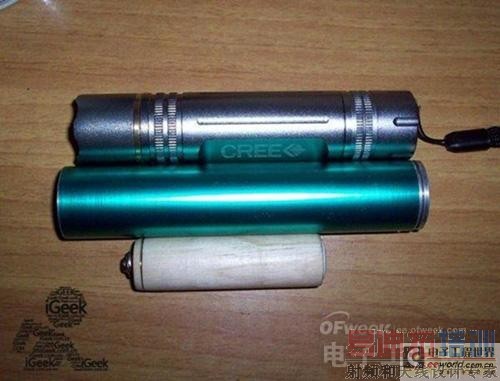

　　和手电的对比，可以看得出，还是比较小巧的

　　单独看看，还是比较漂亮的吧 开关方式就是旋转底盖，旋松一点就关了。
