基于漏极导通区特性来理解MOSFET的开关过程

　　MOSFET 的栅极电荷特性与开关过程

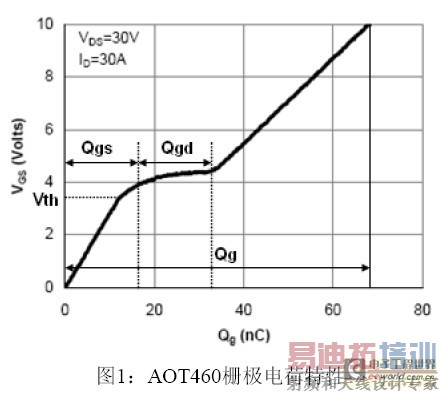

　　尽管 MOSFET 在开关电源、电机控制等一些电子系统中得到广泛的应用，但是许多电子工程师并没有十分清楚的理解 MOSFET 开关过程，以及 MOSFET 在开关过程中所处的状态。一般来说，电子工程师通常基于栅极电荷理解 MOSFET 的开通的过程，如图 1 所示。此图在 MOSFET 数据表中可以查到。

　　MOSFET的D和S极加电压为VDD，当驱动开通脉冲加到MOSFET的G和S极时，输入电容Ciss充电，G和S极电压Vgs线性上升并到达门槛电压VGS(th)，Vgs上升到VGS(th)之前漏极电流Id ≈0A，没有漏极电流流过，Vds的电压保持VDD不变。

　　当Vgs到达VGS(th)时，漏极开始流过电流Id，然后Vgs继续上升，Id也逐渐上升，Vds仍然保持VDD。当Vgs到达米勒平台电压VGS(pl)时，Id也上升到负载电流最大值ID，Vds的电压开始从VDD下降。

　　米勒平台期间，Id电流维持ID，Vds电压不断降低。

　　米勒平台结束时刻，Id电流仍然维持ID，Vds电压降低到一个较低的值。米勒平台结束后，Id电流仍然维持ID，Vds电压继续降低，但此时降低的斜率很小，因此降低的幅度也很小，最后稳定在Vds = Id × Rds(on)。因此通常可以认为米勒平台结束后MOSFET基本上已经导通。

　　对于上述的过程，理解难点在于为什么在米勒平台区，Vgs的电压恒定 驱动电路仍然对栅极提供驱动电流，仍然对栅极电容充电，为什么栅极的电压不上升 而且栅极电荷特性对于形象的理解MOSFET的开通过程并不直观。因此，下面将基于漏极导通特性解MOSFET开通过程。

　　MOSFET的漏极导通特性 与开关过程

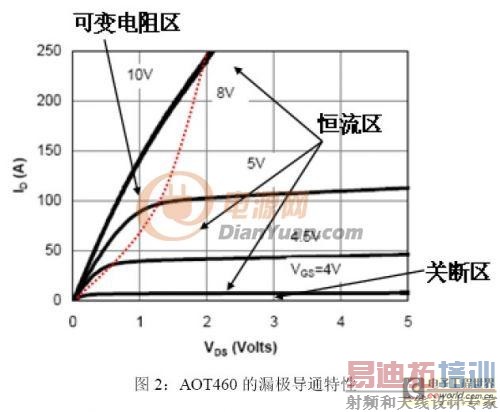

　　MOSFET 的漏极导通特性如图 2 所示。MOSFET 与三极管一样，当 MOSFET 应用于放大电路时，通常要使用此曲线研究其放大特性。只是三极管使用的基极电流，集电极电流和放大倍数，而 MOSFET 管使用栅极电压，漏极电流和跨导。

　　三极管有三个工作区：截止区，放大区和饱和区，而 MOSFET 对应是是关断区，恒流区和可变电阻区。注意到：MOSFET 恒流区有时也称饱和区或放大区。当驱动开通脉冲加到 MOSFET 的 G 和 S 极时，Vgs的电压逐渐升高时，MOSFET 的开通轨迹 A-B-C-D 见图 3的路线所示。

　　开通前，MOSFET 起始工作点位于图 3 的右下角 A 点，AOT460 的 VDD电压为 48V，Vgs的电压逐渐升高，Id电流为 0，Vgs的电压到 VGS(th)，Id电流从 0 开始逐渐增大。

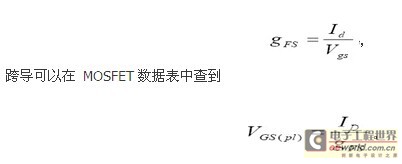

　　A-B 就是 Vgs的电压从 VGS(th 增加到 VGS(pl)的过程。从 A 到 B 点的过程中，可以在非常直观的发现，此过程工作于 MOSFET 的恒流区，也就是 Vgs电压和 Id电流自动找平衡的过程，即：Vgs电压的变化伴随着 Id电流相应的变化，其变化关系就是 MOSFET 的跨导：

　　当 Id电流达到负载的最大允许电流 ID时，此时对应的栅级电压。由于此时 Id电流恒定，因此栅极 Vgs电压也恒定不变，见图 3 中的 B-C，此时 MOSFET 处于相对稳定的恒流区，工作于放大器的状态。

　　开通前，Vgd的电压为 Vgs-Vds，为负压，进入米勒平台，Vgd的负电压绝对值不断下降，过 0 后转为正电压。驱动电路的电流绝大部分流过 CGD，以扫除米勒电容的电荷，因此栅极的电压基本维持不变。Vds电压降低到很低的值后，米勒电容的电荷基本上被扫除，即图 3中的 C 点，于是，栅极的电压在驱动电流的充电下又开始升高，见图 3 中的 C-D，使 MOSFET进一步完全导通。

　　C-D 为可变电阻区，相应的 Vgs电压对应着一定的 Vds电压。Vgs电压达到最大值，Vds电压达到最小值，由于 Id电流为 ID恒定，因此 Vds的电压即为 ID和 MOSFET 的导通电阻的乘积。

　　结论

　　基于 MOSFET 的漏极导通特性曲线可以直观的理解 MOSFET 开通时，跨越关断区、恒流区和可变电阻区的过程。米勒平台即为恒流区，MOSFET 工作于放大状态，Id电流为 Vgs电压和跨导乘积。
