基于TI控制器的快速充电解决方案详解

录入:edatop.com    点击:

  随着手机的屏幕越来越大,处理器的性能越来越强并升级多核。为保证续航,手机的电池容量也变大,这样造成充电时间不可避免的变长。如何缩短充电时间已成为手机应用的一大瓶颈。相继出现基于不同厂商的快速充电解决方案,能够短暂的时间内有效提升充电效率。

  1.方案框图

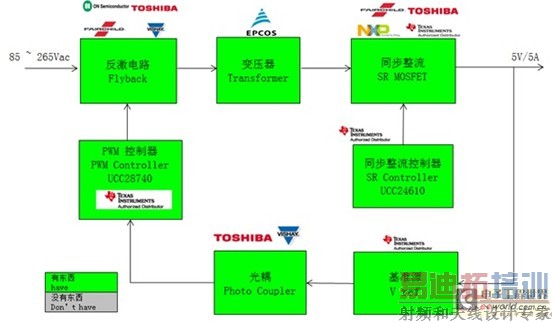

  TI方案框图

  2.方案特点

  · 少于 10mW 无负载功耗能力

  · 针对恒定电压 (CV) 的光耦合反馈,和针对恒定电流 (CC) 的初级侧调节 (PSR)

  · 在线路和负载上实现 ±1% 电压调节和 ±5% 电流调节

  · 700V 启动开关

  · 100kHz 最大开关频率可实现高功率密度充电器设计

  · 针对最高总体效率的谐振环谷值开关运行

  · 简化电磁干扰 (EMI) 兼容性的频率抖动

  · 针对金属氧化物半导体场效应晶体管 (MOSFET) 的已钳制极驱动输出

  · 过压、低线路和过流保护功能

  3.本解决方案主要器件

  UCC28740具有光电耦合器反馈的恒压、恒流反激控制器

  UCC28740 隔离式反激电源控制器使用一个光耦合器件来提供恒定电压 (CV),从而改进对较大负载阶跃的瞬态响应。 通过初级侧调节 (PSR) 技术实现恒定电流 (CC) 调节。 这个器件处理来自光耦合反馈和辅助反激式绕组的信息,来实现输出电压和电流的精准高性能控制。


UCC28740应用框图

  详细资料:UCC28740 恒压、恒流反激控制器

  UCC24610二次侧同步整流器控制器

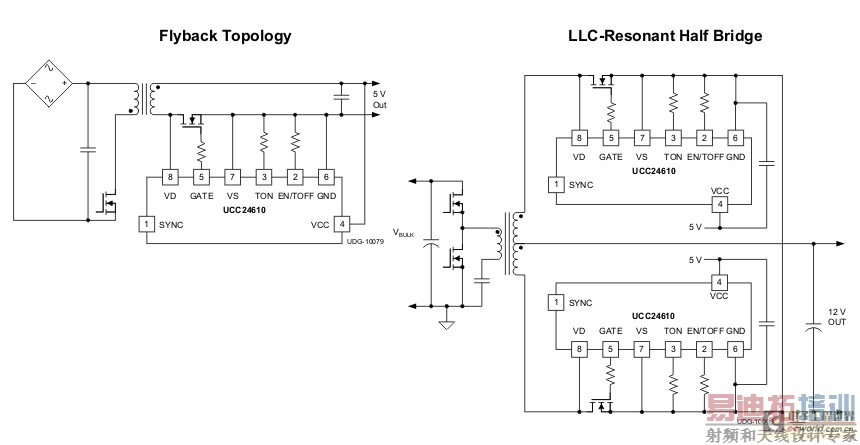

  UCC24610应用框图

  详细资料:UCC24610 二次侧同步整流器控制器

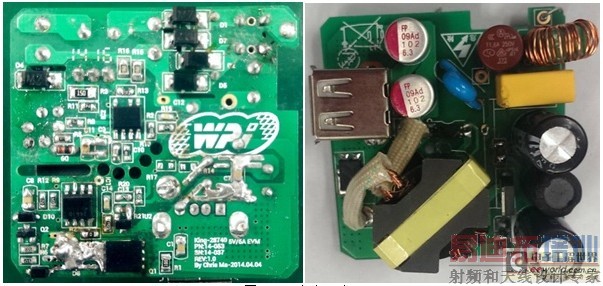

  4.TI方案照片
