求助:顶层灌铜不了,哪位帮帮忙谢谢

录入:edatop.com    点击:
如附件所示,顶层灌铜不了,不知是什么原因,哪位高人帮帮忙。
另这是我的第一个LAYOUT,是不是做的比较烂,评论指点一二。
039 copper error.zip

1你顶层没有选择网络,2你设置了两个顶层。3要增加过孔到顶层。

顶层铺了两次地,删掉一个就可以了

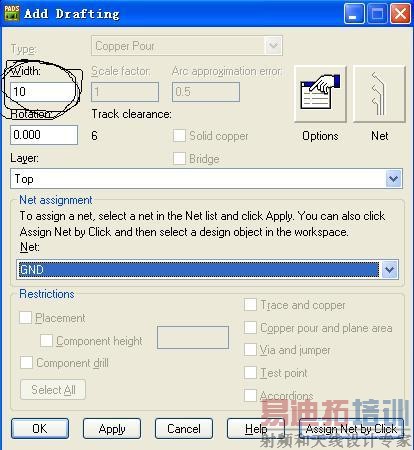

把覆铜线宽Width 改为10mil 就可以了如图

顶层铺了两次地

依照4楼的设定后能正常灌铜,谢谢!
怎没有高人指点一下LAYOUT的不足之处,怎样优化一下呢!
