关于PADS Layout走线角度

录入:edatop.com    点击:

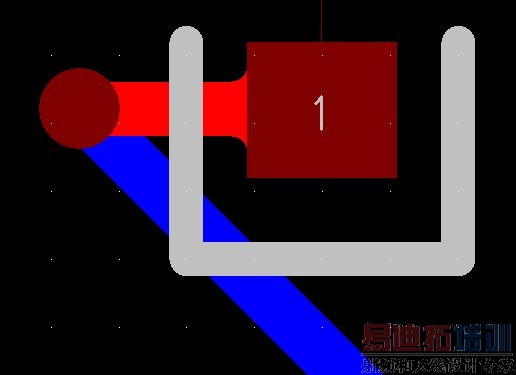

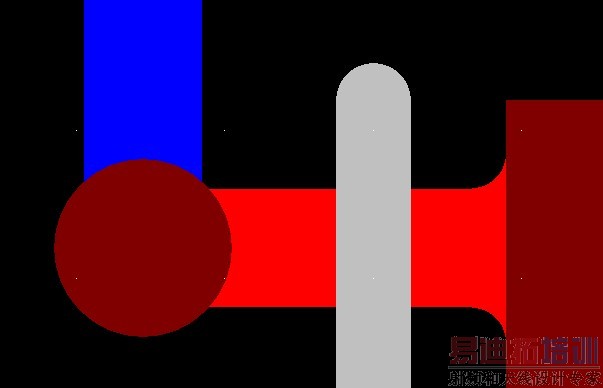

求科普走线时怎样判断是不是走了锐角或者直角的线,图一是不是锐角?图二算不算直角?

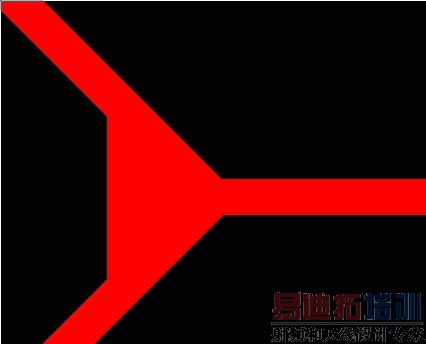

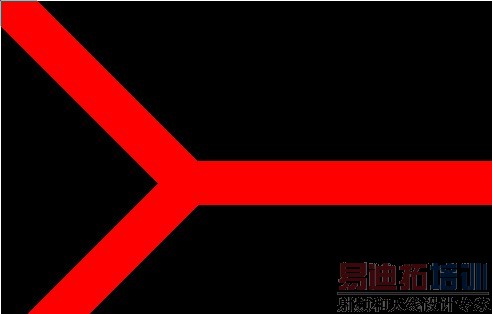

图三,图四是一条时钟线,因为有连个连接器共用,不知道下图哪一种走线好一点,时钟信号是从右端那跳线输入的。




可以进行优化,尽量不要走以上各种走线。

看它是不是锐角或者直角,你自动导角一下就可以知道了,两条线不在一个层上,不算锐角或者直角的

是在ROUTER里面利用优化工具进行优化吗?

第一二中没问题,因为通过过孔走在了不同的层,第三四幅图有问题,一分二必然导致分开的地方阻抗不连续,信号会反射等问题,应该避免

45度走线是指同一层的走线拐弯的时候变化45度,第1第2图中有过孔,没问题,第4图是常说的Y型或者T型走线,只要阻抗匹配,没问题,第3图属于画蛇添足;
以上所说的是高速线,如果是单片机这类的,连通即可(当然也得看着顺眼)。

chenweidiy 发表于 2012-5-27 09:39
" }4 n% u, @( D$ U) u* v2 ?可以进行优化,尽量不要走以上各种走线。/ q; z) I$ c+ h$ d) U
是在ROUTER里面利用优化工具进行优化吗?
同问。
对于第一、二图怎样优化好较好?或者说画比较好看

谢谢楼上各位的回复

学习

学习了,想问一下,阻抗匹配如何计算?
