铺地时怎么才能和焊盘连成一个整体
录入：edatop.com 点击：
如附图所示，插座两端是接地，请问要怎么样才能和铺的地完全连在一块
补铜方式

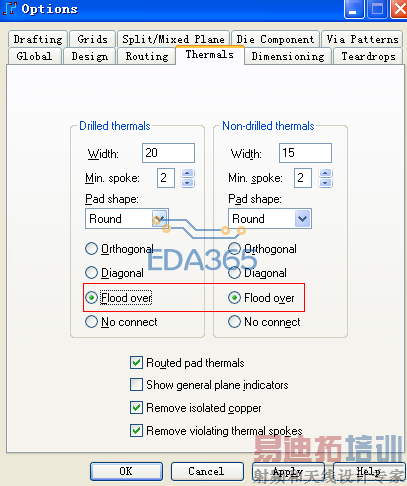

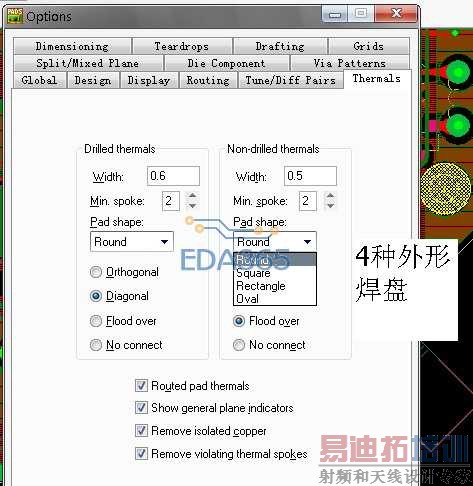

铜皮属性中有选择全连接的方式
似乎只针对过孔，对焊盘没有作用
把width的数据改大点嘛
楼上正解
学习了
good！
学习了
