在线麻烦各位PADS帮我看下

录入:edatop.com    点击:

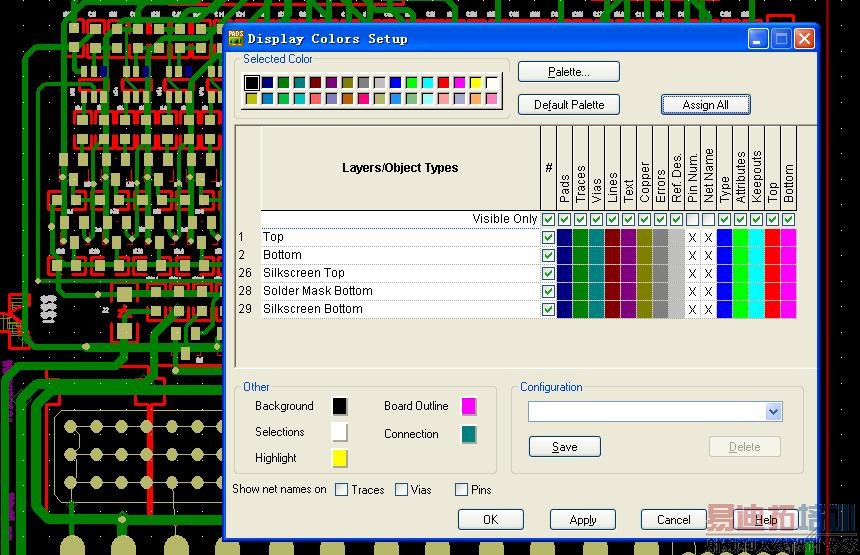

怎么我的pads颜色设置中只有这几种颜色呢,还有很多层的颜色设置怎么没有了哦,还有怎么我的颜色乱起八糟的
看我的pcb的焊盘怎么是那种怪颜色啊,明明是TOP层啊,谢谢了

还有,我的颜色设置不了呢

I一下好像是有点效果,颜色还是改不了,我的9.2版本
PADSBUG怎么这么多啊

我猜你这是其他软件转过来的,可以这样步骤恢复:1,view-nets 把右边NETS所有移除 2,颜色管理器assign all
与颜色有关的就这两个地方了,慢慢试。

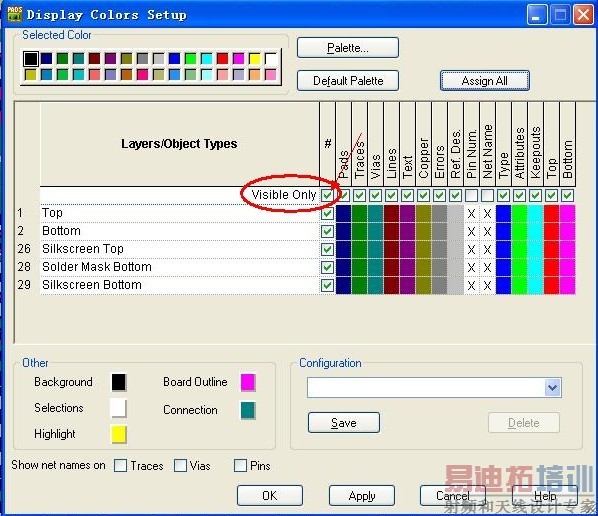

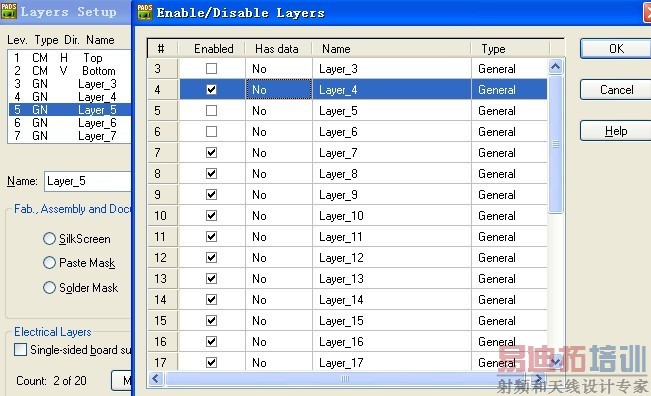

至于其他层颜色


把那个钩钩去掉。

嗯 是的 他把这勾上了

太牛了,我是从AD中转过来的
顺便问一下:1,一个PCB decal 没有PART TYPES能不能调用那个 DECAL到PCB中啊?
2,那个LOGIC原理图里一个元件的PART TYPE对应一个PCB decal,这个要不要指定哪个路径,比方说我两个库中都有那个PART TYPE,他会不会有冲突,但是在LOGIC里面我点开元件,也没看到指定库的路径呢。
谢谢你,教我一下

Aubrey 发表于 2012-5-29 10:08

朋友,按你的办法把那个NETS去掉后颜色正常了
你看看,正常了,我问一下,那个VIEW-NETS是干嘛用的啊,怎么去掉就好啊了,谢谢你

现在就是那个颜色还不能改,点上面颜色,再点里面的颜色,改不了,不知道怎么回事

view nets,是让你显示的网络更明了,一看就知道是什么网络,比如说5V的电源,你标示成红色的,那在图档上一看就很清楚了

设置NET颜色

现在我板子的DISPLAY COLOUR STEP颜色改不了不知道怎么回事呢,点了没反应

矮油,电池保护板,哈哈...

你咋看出来了啊 哈哈是的是的

你图档不是转的吗,可能转的有问题,你按I修复下,再导个ASC,再导进PCB,看行不行
