又是pads的问题，图中那条选中的线我看了下属性是个2DLINE,在ALLL层，现在我想把他变成 BORAD OUT LINE ,怎么弄啊？
还有那个蓝线头上的正方形的标志是不是错误标志？怎么弄掉啊？好多地方都有那个标志
谢谢谢谢
点parent，后在弹出对话框中选择board outline就可以了。
至于正方形，是未完全接好的显示方式，一般是别的软件导进来会产生这种问题。最后做一下connect，如果没有报错。无关紧要。
pwj6323 发表于 2012-5-29 10:53 是上面一个图，下面的图我是想问下，LAYOUT里怎么没绿圈中这两个项 那绿圈是在ROUTER显示安装器件所占位置大小 LAYOUT里好像没有啊是不是啊 ？ 1.要闭合的才可以做BORAD OUT LINE ，选属性再选择就可以了

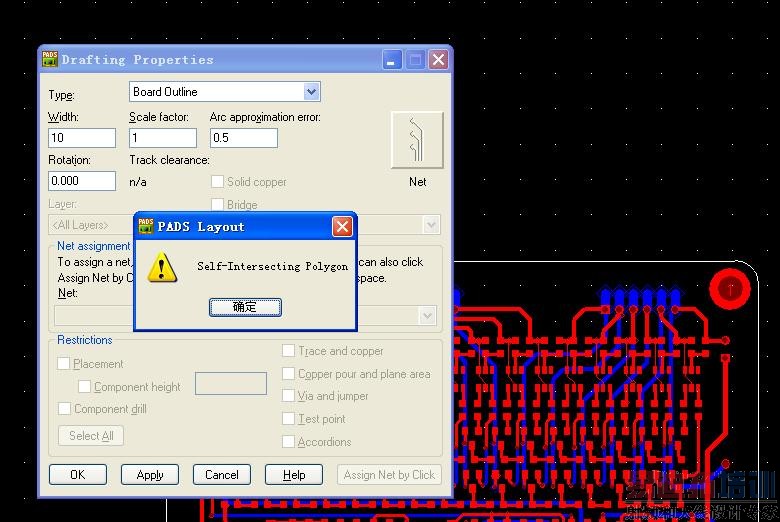

我按您的方法，弹出来一个这个东西，改不了呢，怎么办呢
到ROUTER里就有这两个了啊，这是做什么用的？谢谢你
也可以自己画
2.这个好像是说这里出现一个拐角的标示，对电气性能没有影响
可以把show tacks这个勾去掉就可以了
