转gerber时发现焊盘上的过孔没导出来

录入:edatop.com    点击:

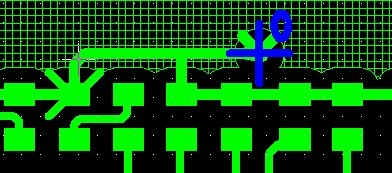

这是过孔层的设计

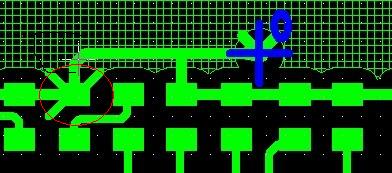

红色那里没过孔

这是我的PCB文件,求解答啊
CCU.signal3.rar

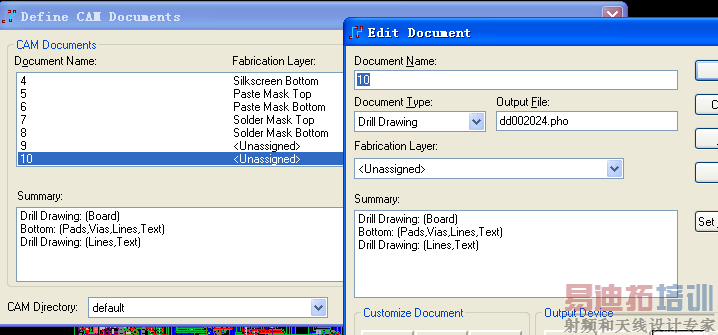

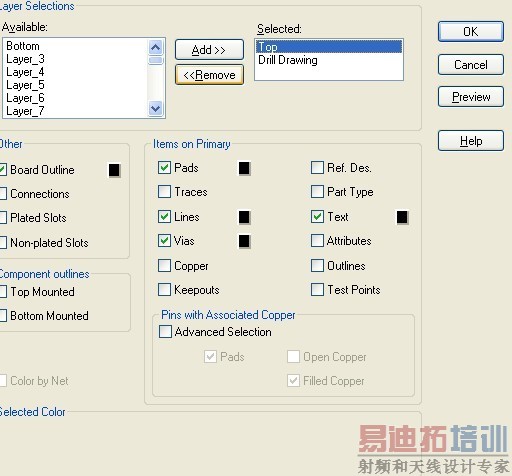

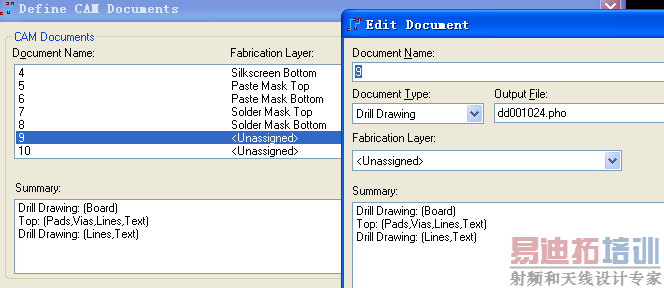

输出设置不对,你出了两层drill drwaing ,没有NC Drill

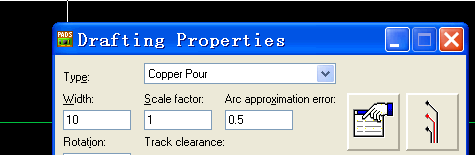

你的菲林还要一个钻孔层,你出了两个drill drwaing 参考层。你的罐铜线要改到10Mil.

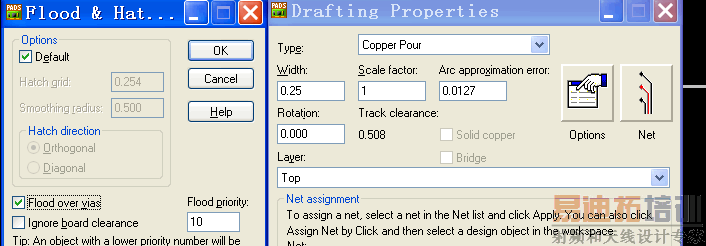

还有,你如果过孔要灌满。在这里设一下。

过孔要灌满是什么意思?

一种是填满,一种是热焊盘。你可以试一下。

具体还不是很明白,为何敷铜要10mil,以及过孔灌满的路径如何设置,还有4层板的输出文件是否是11张还是10张

有时间你看看大师出菲林的详细资料。(
