布局布线后调丝印的问题

录入:edatop.com    点击:
不明白丝印要怎么调比较好,求赐教
一种是放元件旁边

一种是放元件中间

放中间,器件一贴,不就什么都看不见了,后续你就不知道哪是哪

我一直都是第一种

放在中间的,一般要打印位号图出来,才能生产,主板做出来的时候,一般板子上丝印没有位号,适用于高密度的板子
放在旁边的,出不用打印位号图,出gerber的时候会把位号出到丝印层,直接对照主板的丝印来贴,方便维修和生产,适用元件密度不高的板子

高见。一般都是放两边。或不行就放远点、

丝印有什么作用?
1,焊接用
2,调试用
3,维修用
所以标识一定要清晰明了,不能让人误解,能用箭头的优先用箭头标误。

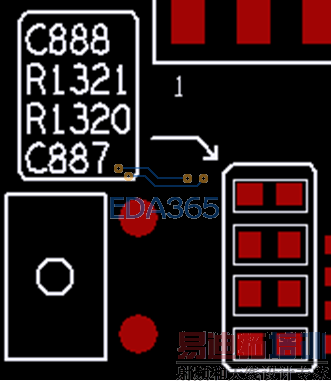

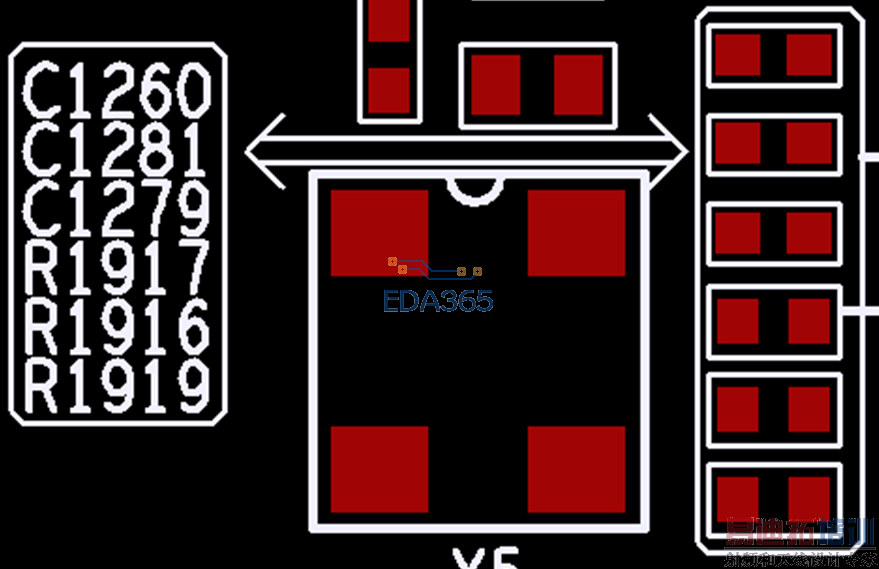

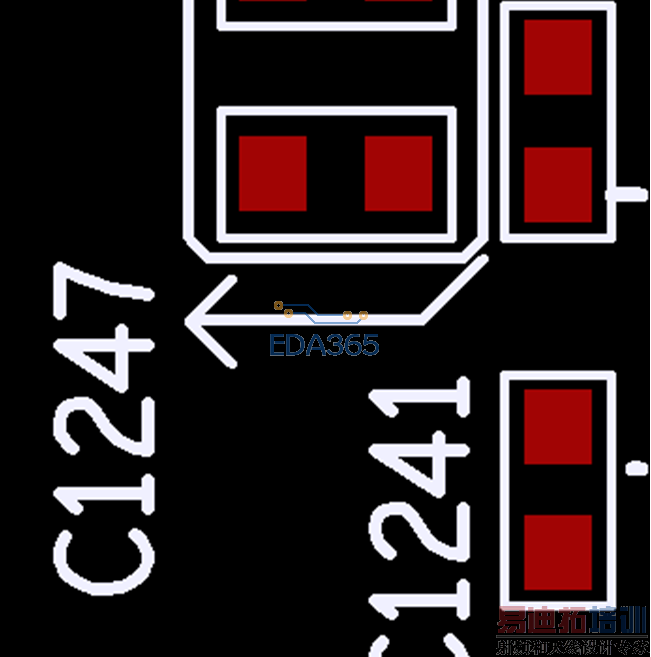

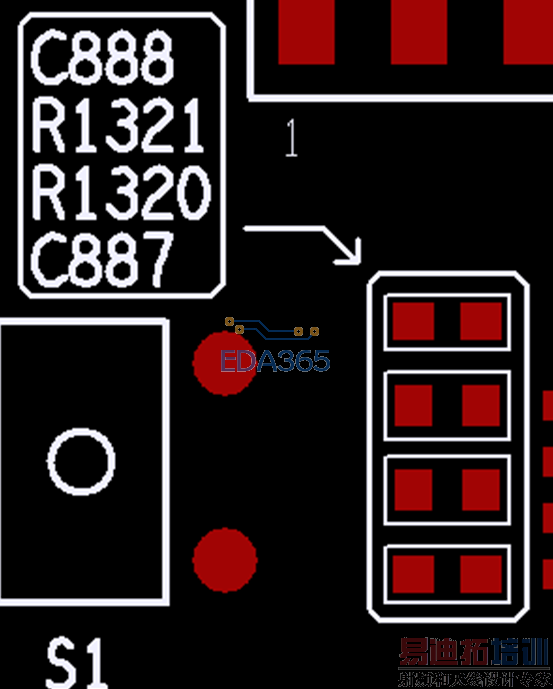

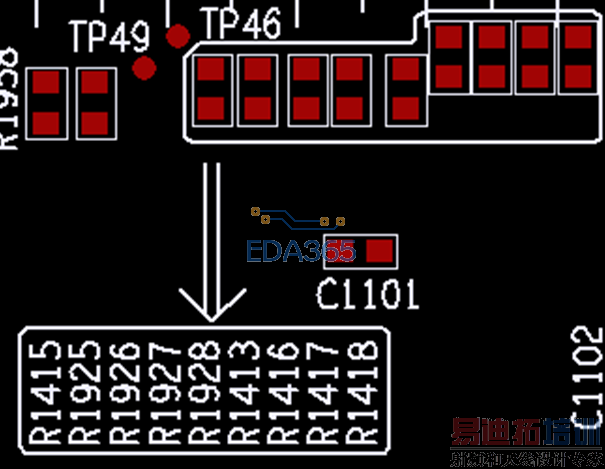

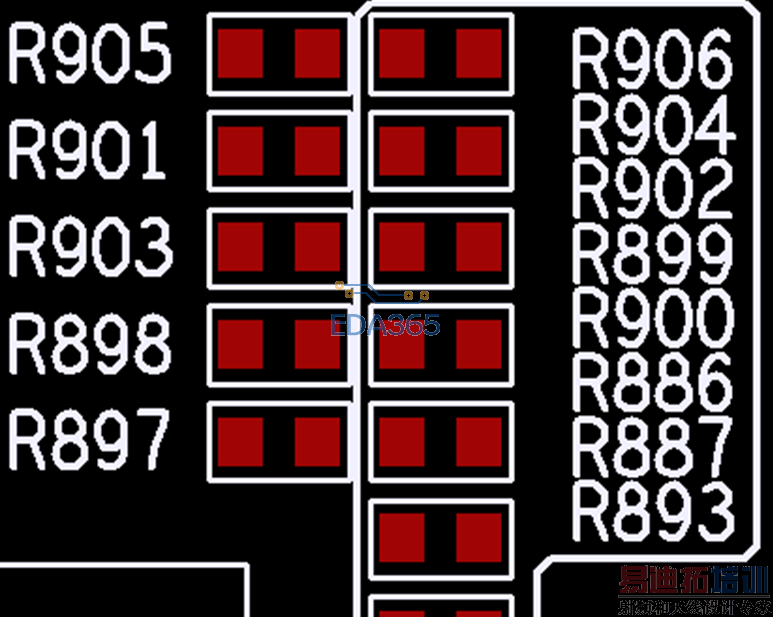

下面是我老师调的丝印:







JIMMY高见


手机板之类的高密度板才会不标丝印,只在装配文件中按第2种方式进行说明。
一般的板件还是需要将位号做到板上,方便调试和装配,返修等。

帅呆了以前我们的板子也是这么摆的
现在做的板子密度大了,就不摆丝印了

专业服务:
代写作业
拉等长
调丝印
喂猪(请问一下大侠喂猪是什么意思啊)
