如何创建一个Connector的part，无需gate
录入：edatop.com 点击：
不知道我的表述是不是有问题，但是参照之前的电路图中的connector的创建方式，我搞不懂它是怎么被创建出来的？
该part46pin，有pcb decal，但是没有gate，他的CAE decal就是一个pin的模样，而整体是46个pin堆积起来的
图一：点击该元件进入edit part的时候看到的画面

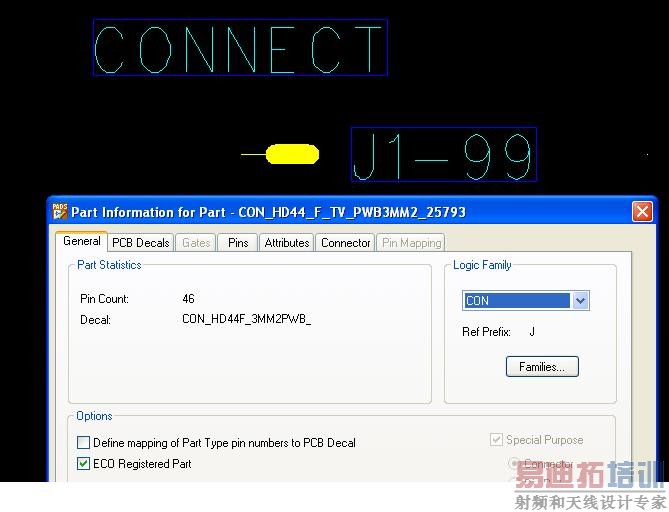

图二：参看该元件的信息和封装的时候的图片，有木有高手指点这个元器件是怎么建立的呀？
该part46pin，有pcb decal，但是没有gate，他的CAE decal就是一个pin的模样，而整体是46个pin堆积起来的
图一：点击该元件进入edit part的时候看到的画面
图二：参看该元件的信息和封装的时候的图片，有木有高手指点这个元器件是怎么建立的呀？
