PADS怎么出45度的SMT文件啊?

录入:edatop.com    点击:
有人知道吗?

就是paste mask top和paste mask bottom,关于45°或者旋转gerber是圆角,在device setup 里fill width里可以设置大小。

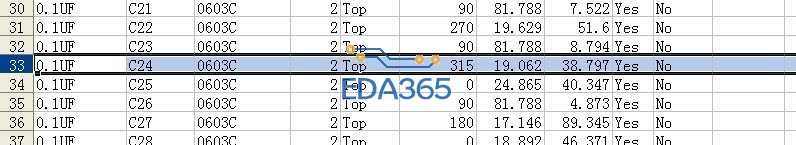

哦。我也没说明白,我要出SMT坐标啊。有45度SMT怎么出坐标啊。谢谢。

手动添加

为什么要出45度的坐标?

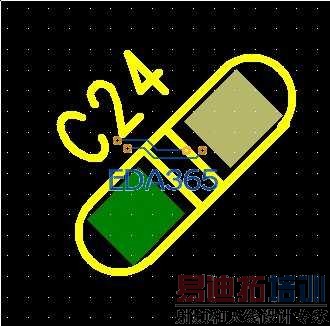

因为有的元件是45度放的,象一些圆的LED灯。

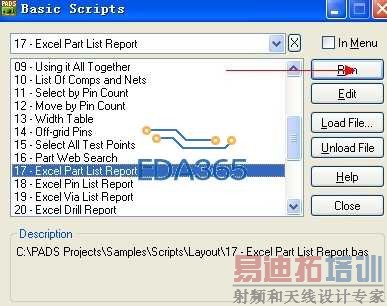

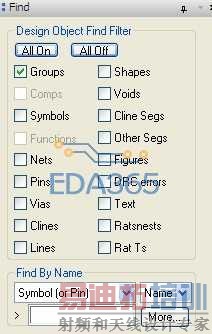

需要官方的一个小工具,你找代理商要就可以了,我们就要了一个

yangjinxing521 发表于 2012-6-9 11:06


对啊。就是这种SMT的坐标,你用什么方法出的啊。CAMPLUS好象出不了。

yangjinxing521 发表于 2012-6-9 21:44

论坛这类资料很多

软件会自动处理旋转角度的。

你板子上布成什么样,出出来应该就是什么样的吧
