2.4G天线的画法

录入:edatop.com    点击:

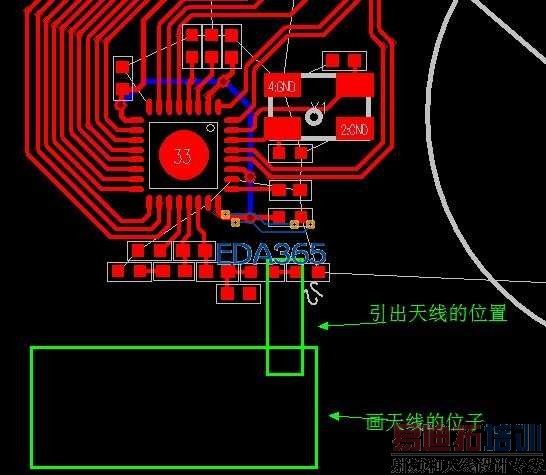

如题,在画一个2.4G,天线怎么画啊。弄了半天没弄好啊
天线处没有预拉线,那要用什么工具画呢,第一次画

你是双面板还是多层板!什么都不说帮不到你!

总之50ohm阻抗,尽量短,不要有直角。天线连接器周围掏空!

你是自己画天线还是指天线后面射频线的处理
如果自己画天线的话,就没有太多的建议,如果是处理后面的射频线的话,楼上己说了呵。补充下一:同层在条件允许的前提下,射频线尽量粗,射频线到地铜之间的距离保持3W的原则。

还有天线绿油开窗,两侧多打地孔

dzwinner 发表于 2012-6-7 17:20

打開ECO模式,畫COPPER指定網絡。你天線作成封裝,問題就不是問題了

用铜箔画!1.5mm的板子的话,你用si9000算一下

楼上的有没有人说一下 楼主的问题 走线要多长?多宽?

宽度是13mil。长度还没定

为什么?板厚 线 宽都知道了 长的话用SI算不出?

不是,现在只是想知道,那哥天线要怎么样画出来,一步一步来嘛,一个问题一个问题的解决嘛

这种天线,不是你随便画的,什么F型,H型多了去了,要芯片推荐或者找负责这个的人推荐一个!

哦,学学

画好了再发个图看看 谢谢
