电源层的plane type到底应该怎么设置？
录入：edatop.com 点击：
大家好，对于电源层的plane type，到底应该怎么设置呢？
一般是设置为no plane吗？
但是我看吉米老师早期的教程里面，是设置为split/mixed的，到底哪个比较好呢？
谢谢！
一般是设置为no plane吗？
但是我看吉米老师早期的教程里面，是设置为split/mixed的，到底哪个比较好呢？
谢谢！
都可以,分割得比较好的话都一样。不过专业些还是设置为split/mixed

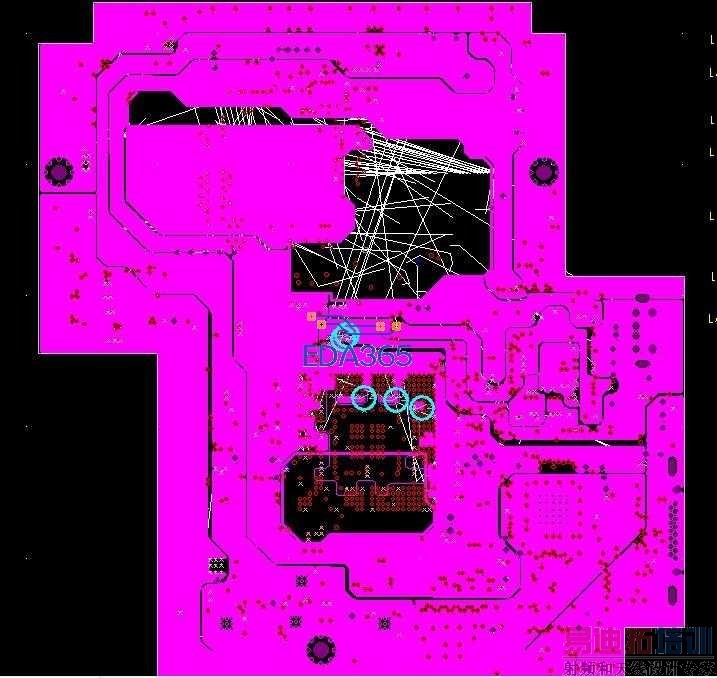

dragonou 发表于 2012-6-7 11:17 你设置下优先级别。 如果内层有布线，建议用split/mixed。 多谢！ 外面的敷铜把中间的敷铜盖住了，所以，要把中间的敷铜送到前面来。简单点说就是设置敷铜的优先级。你做完Bring to Fornt以后，再选中Sharp，然后鼠标右键-Flood一下，应该是可以的。如果还不行，好好检查一下你的敷铜边框做的时候有没有问题，这种情况还有一种可能是2个或者多个相同的敷铜在相同的位置重复。 谢谢！
上面的问题，你可以选中中间那块空的Sharp，然后鼠标右键有个Bring to Front.
我试过了，还是不行。
这个bring to front是什么意思呢？
估计是铺铜太乱了，我再好好检查一下。
