关于封装问题

录入:edatop.com    点击:
有哪位大哥知道MTK6225的CPU封装的焊盘是数字命名,还是A1.A2........., B1.B2............,.C1.C2................, 我用的原理图是的引脚是用A1.A2........., B1.B2............,.C1.C2..........这样命名的。但是我做的封装用A1.A2........., B1.B2............,.C1.C2这样命名到入到pads LAYOUT时出现错误。请教啊 ?

这样命名没问题,上图你错误问题的截图

等等

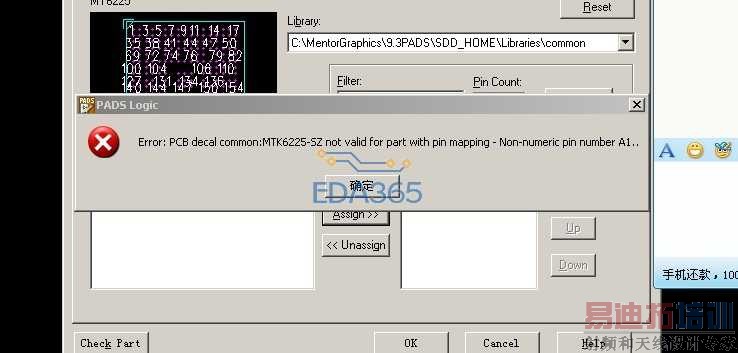

就是出现这种情况

你的问题解决了吗,怎么做的

我也不太懂不过我看到了PIN MAPPing ,这个是封装里的,里面有设置的,可能这里有问题,如果你不做仿真,这个就不要用了

已经解决了
