哎，工程师说这样做，回流有问题？有图有真相，
录入：edatop.com 点击：

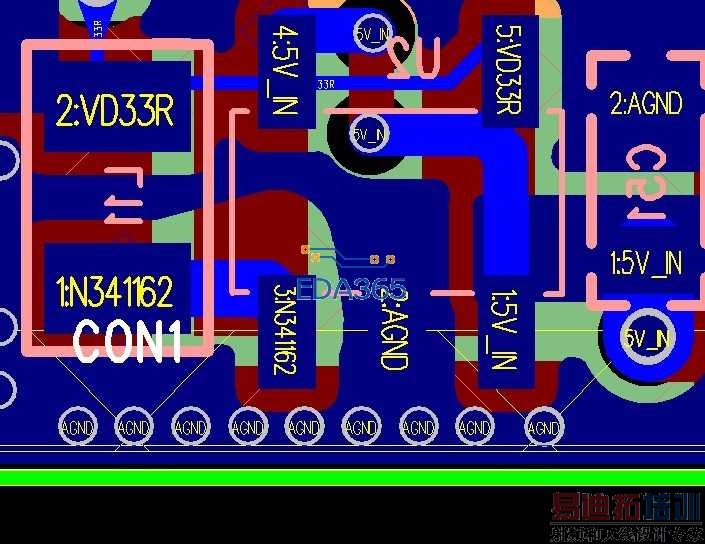

我今天LAYOUT了个无线板，电源部分，工程师说电源IC太靠近板边了，回流的地区域很窄，如图一，

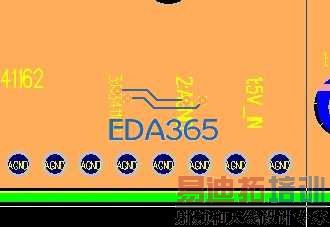

我有点困惑，这是个四层板，U2的临近层就是参考GND层，如图二，电源是低频电路呀，低频电路是沿电阻最低回流呀，
电源芯片的信号回流应该是通过参考GND层回到电源IC呀，怎么会通过IC旁边的铺地区回来，
哎，问工程师他没告诉我答案，郁闷，希望大家帮忙解答下，
我有点困惑，这是个四层板，U2的临近层就是参考GND层，如图二，电源是低频电路呀，低频电路是沿电阻最低回流呀，
电源芯片的信号回流应该是通过参考GND层回到电源IC呀，怎么会通过IC旁边的铺地区回来，
哎，问工程师他没告诉我答案，郁闷，希望大家帮忙解答下，
你的5VIN没分割作为平面层？ 这电源IC是不是MM3904或者3906之类的？
电源平面分割了，图二是参考地层，
1.你先查查那个电源芯片的数据手册，有推荐布局最好参考推荐布局，还有输入，输出的电流的大小，你的线宽是否能满足载流能力
2.说你回流的地区域窄，是指表层的输入输出地回路太窄，输入电源的地和输出电源的地尽量近并且面积足够大（查数据手册），这样输入输出的回流路径小，引入的和对其它信号的干扰小
3.信号沿阻抗最小的路径回流没有错，所以说你回流区域窄，加大表层的输入输出的地面积，就是减小回流路径的阻抗，通过参考层回流实际大大加大了回流路径，还给参考层引入辐射干扰
