powerpcb中出gerber时plot is too large for plotting area的解决方法
录入：edatop.com 点击：
最近拿到的一个pcb文件，出gerber时老是出现这样的问题。琢磨了一会儿，才发现基本上是PCB中原点没有设置好的问题。

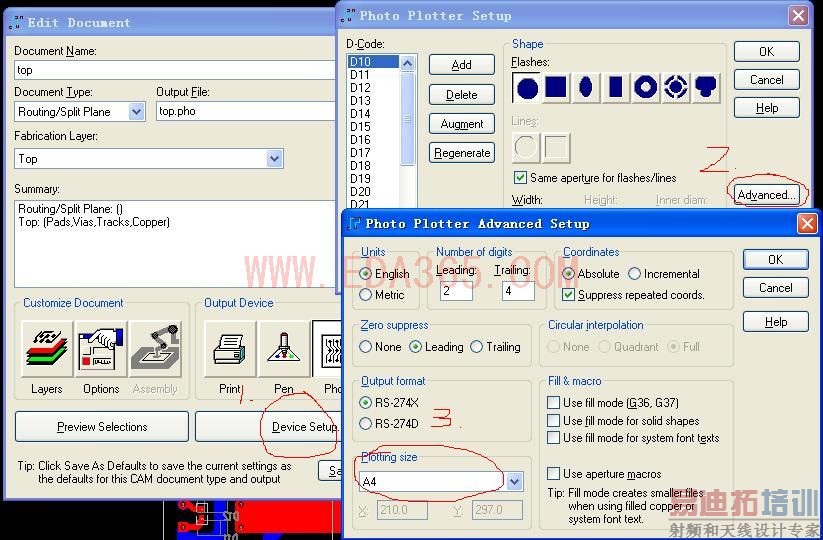

一般而言，设置好了origin，基本上都没有什么问题了。如果此时还有问题，按下图所示步骤进行设置。
一般而言，设置好了origin，基本上都没有什么问题了。如果此时还有问题，按下图所示步骤进行设置。
楼主,我的PADS2005 PCB文件在出gerber时也报错为plot is too large for plotting area,但按你的方法还是解不了
不行，我的也不行
文件发我邮箱，我看看。
尽快给你答复。
hhpeiming@126.com
peiming_vip兄，我已经发过去了，帮我看看，谢谢了
file:///D:/3.jpg

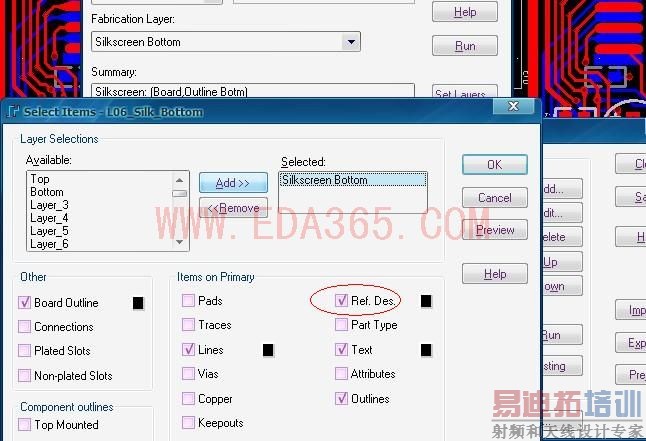

红圈圈住的地方只要勾上，就不能输出gerber文件，而且会显示“PLot is too large for plotting area”，不勾就正常，这个问题只存在于第六层，其他层都正常
问题应该算是解决了，我将PCB中在silkscreer buttom中的Ref.Des改为buttom,然后再编辑底层的时候将Buttom层添加上，Buttom只勾上Ref.Des,Silkscreen Buttom的取消就行了，但是原来出现的错误原因一直没有找到,还请知道原因的高手为我解惑。
可以先确认下是在那一层报错的，然后选中的东西一个一个删除，直到不报错，就可以确定是pcb中那个地方超出范围了
一般D码不需要设置的，刷新下类型试试
05出GERBER很简单吧，你们怎么搞的这么复杂啊
楼上的方法通通不能解决呀着急ing...期待高手出现
