初次走四层板，不知道如何下手？

录入：edatop.com 点击：

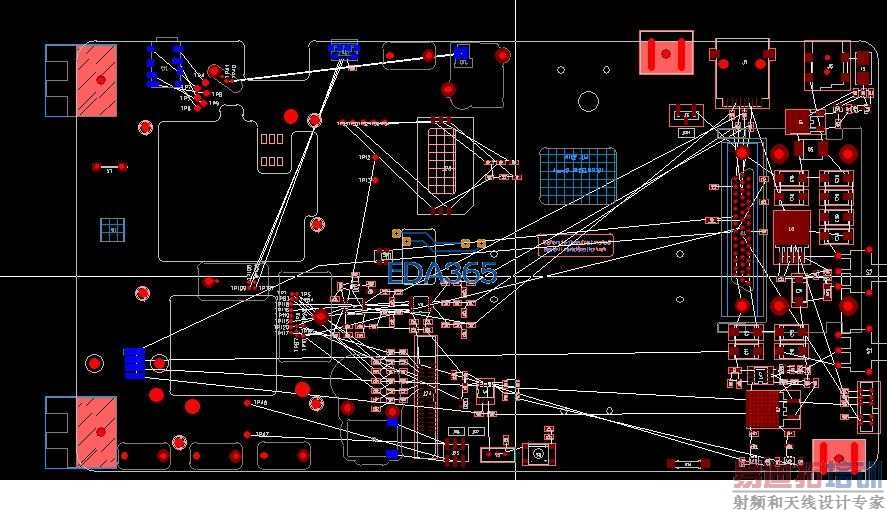

刚刚布局完毕所有零件，初次要走四层板，不知道该如何下手？
请教操作基本流程及解释。-----本人layout经验尚浅！属于新手

怎么没有达人指教呢？

表层做非平面层，第二层为GND，第三层为VCC。不过看上图，浪费啊，两层足够了

这图的密度还要四层板？啥规定啊

背面都没元件，2层就可以了

因为bottom面有个USB，而它的走线需要有个参考层，且需要独立，不能被其他走线干扰，遵循客户定义，有USB的就要用四层模板。

有USB就要用四层板，啥规则？

不需要啊。我就专门做USB的。就是USB3.0我也不用四层板。

呵呵，路过

这板子很厚吧, 如果厚的话, 比较难控制阻抗.
如果要过 USB 眼图, 建议还是用四层板.
