用si8000算的阻抗的问题

录入:edatop.com    点击:

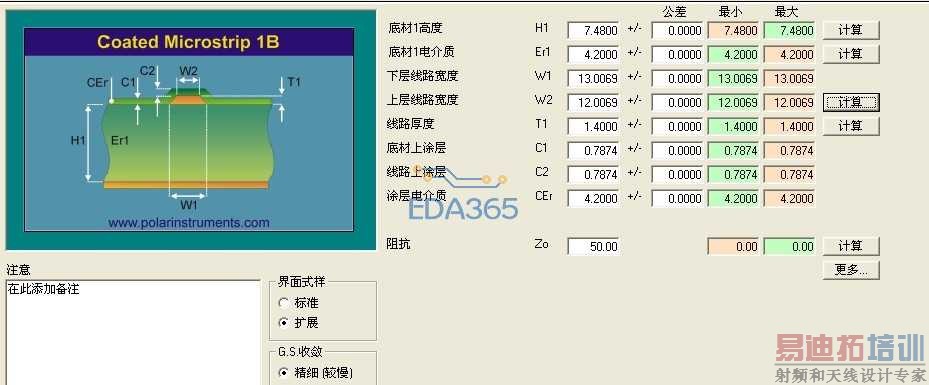

四层板,第二层是参考地,第一层天线要阻抗匹配50ohm,

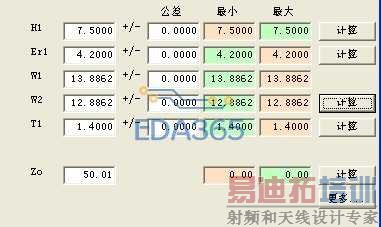

我这样算出来走线宽度是13.88mil,请教各位是不是这样算的,模版有没有选错,谢谢
PP片为7628 =0.19MM=7.48mil
铜厚内外层均为1OZ=1.4mil
绿油厚度20UM



顶起!

Er 建议按3.9计算

为什么呢?有什么讲究么

没算过,给板厂搞

因为板材的Er与频率是有一定关系的,一般计算时都是填的1GHZ时的值,这时普通FR4的板材Er大约都在3.9左右。具体的你可以找板厂要份资料参考。

学习了

一般表层的铜厚是1/31/2OZ,这样方便激光打孔效率

一般表层的铜厚是1/31/2OZ,这样方便激光打孔效率

请问一下si8000这个软件哪里有,给我发一个好吗?在此先拜谢了
