用si8000计算特性阻抗
录入：edatop.com 点击：
四层板，四层走线，top层天线阻抗匹配50ohm，用si8000计算的时候，底材高度要如何确定呢
不知道你板厚多少，可以给你板厚给板厂，问板厂要叠构
如果是常用板厚，可以按照以往的经验值来估算
板厚定为1mm，然后就是没有完整的地，参考面是用相邻的层么

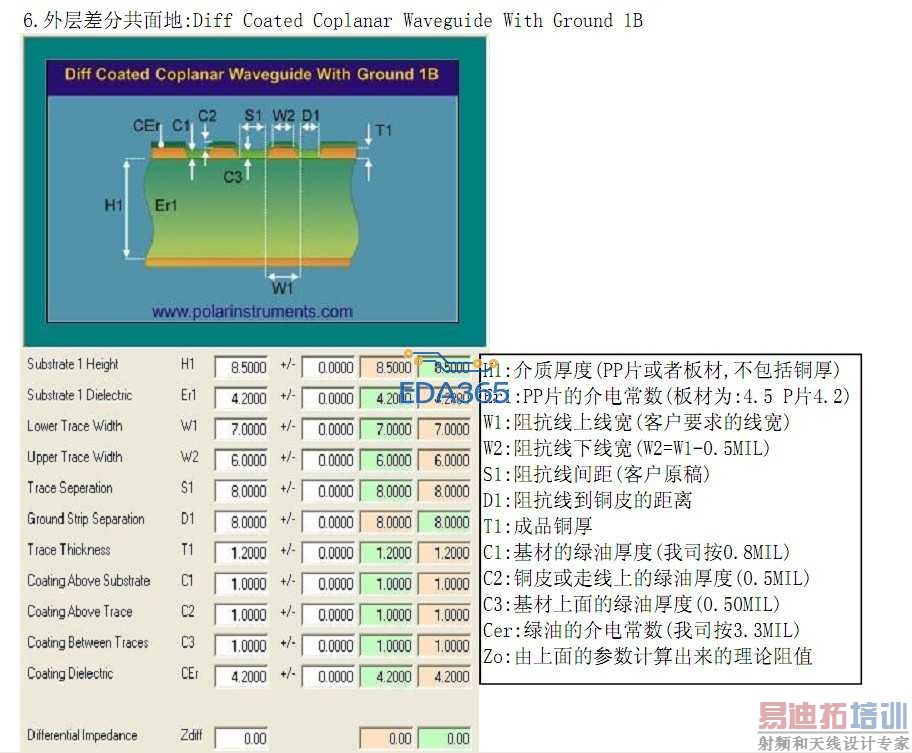

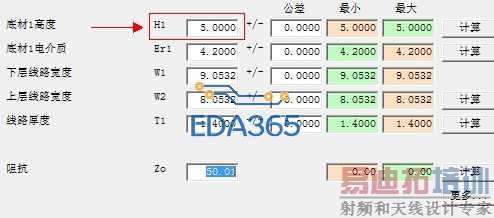

如果你layer2是GND的话，则把layer2作为参考平面，H1就是顶层到GND间PP厚度
没有完整的gnd层，4层都走线了

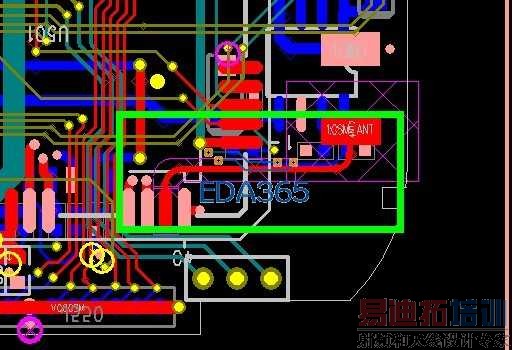

flywinder 发表于 2012-6-20 08:15 我这里贴了一个4层板我叠构，做阻抗线，阻抗线的投影区要有完整地，表层就是相邻层的投影区，内层就是上下两层的投影区
