为什么pads不能转成allegro

录入:edatop.com    点击:
大家好,我用的pads是9.0版本,allegro用的是15.5版本。pads怎么就转不成allegro 了呢。转成的asc格式的版本从powerpcb3.0到pads2005都试了,都不行。求解!

1.你有装15.5的补丁吗?没装补丁的时候,有时是会出问题的
2.你的PADS封装的命名可能有问题,名字里不能有allegro不能识别的字符
你把你的错误提示贴上来看看

allegro 16.3 和16.5 可以阿
15.5沒試過

路徑不能太長,檔案名稱不能有中文或空格的字,這樣有可能會轉失敗

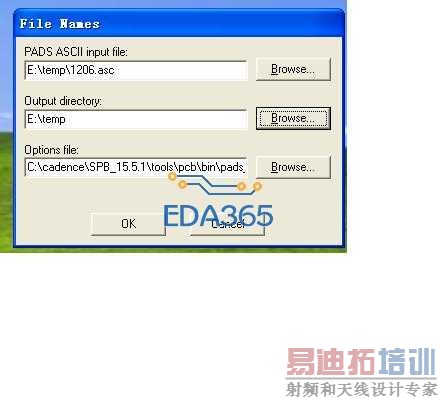

如图所示

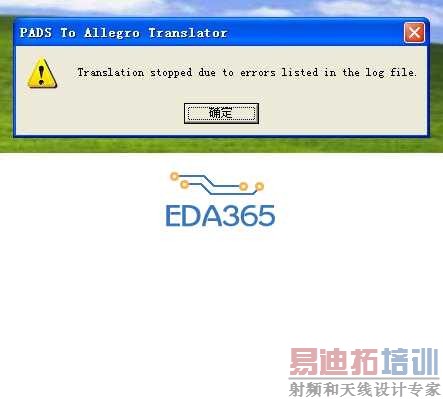

路径点击OK,就直接跳出转换失败的窗口。
allegro 15.5的补丁倒是没装过。
pads封装库里有破折号,allegro应该可以转换的吧

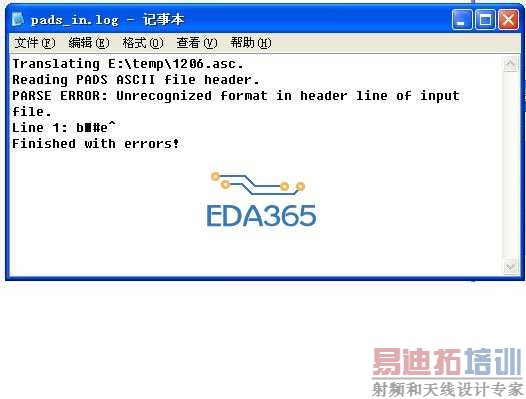

这个是log file。里面没有啥内容。

15.5的,没有试过15.7及以上的可以注意目录不要有中文名放在根目录下最好是这样就可以成功PADS导出版本稍微低些就可以兼容
