温度检测系统电源与看门狗硬件电路设计

　　在工业生产及日常生活中，多点温度检测系统的应用十分广泛，例如消防电气的非破坏性温度检测，电力设备的过热故障预知检测，空调系统的温度检测，各类运输工具组件的过热检测，医疗与诊断设备的温度测试等。针对这一情况，本文设计了一种基于AT89C51、数字温度传感器DSl8820的多点温度检测系统，该系统利用DSl8820单总线的特点，可以方便地组建传感器网络，从而实现多点温度的测量。该系统设计灵活、抗干扰性好，可以在恶劣的工作环境中进行温度测量。

　　电源电路

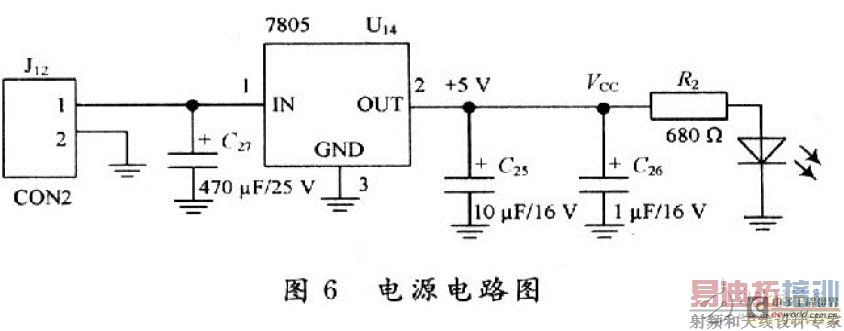

　　因为单片机工作电源为+5 V，且底层电路功耗很小，采用7805三端稳压片即可满足要求。具体电路如图6所示。

　　看门狗电路

　　考虑到底层电路板的工作环境相对恶劣，单片机会受到周围环境的干扰，因而出现程序跑飞、死机等一些不可预知的不正常工作现象，工作人员也不可能到现场对单片机重起，本设计为单片机电路添加一个外部看门狗电路，定时查询单片机的工作状态，一但发现异常，即对单片机延时重起，以保证系统安全可靠的运行。其电路如图7所示。

　　利用AT89C51单片机和DSl8B20数字温度传感器可以实现多点温度的检测与控制。系统具有信号数字化、硬件简单化和抗干扰能力强等特点，如果与相应的可扩展接口芯片相连，则可实现更多路温度的测量与控制，以适应工业生产的需要。
