采用ISL70001SRH耐辐射高效同步电源电路设计

　　Intersil 公司的ISL70001SRH是耐辐射高效同步降压电源稳压器，输入电压3V到5.5V，输出电压外部调节，从0.8V到输入电压的85%，效率大于 90%，输出电流在TJ在+145℃时为6A. 耐辐射剂量在50-300rad（Si）/s之间，主要用在FPGA，CPLD， DSP，CPU核或I/O电源，以及低压高密度分布式电源系统。本文介绍ISL70001SRH耐辐射电源主要特性，典型应用电路以及 ISL70001SRHEVAL1Z评估板电路图和材料清单。

　　ISL70001SRH是辐射和同步降压调节器综合芯片。这个单片机电源解决方案运作在3 v到5.5 v的输入电压范围，提供了输出外部可调的电压0.8 v 输入电压的85%。输出负载电流容量是TJ + 145℃。ISL70001SRH 利用峰值电流型控制与集成以固定的频率补偿和交换机1 mhz。两个ISL70001SRH设备可以同步180°，不同相的减少输入RMS纹波电流。这些属性减少所需外部组件的数量和规模，同时提供优秀的输出瞬态响应。内部同步电源开关为效率高、良好的热性能进行了优化。芯片功能允许输入比较器类型，它提供了灵活性。它可以用于简单的数字开/关控制，此外，可以提供欠压锁定功能，精确感应外部电源电压的水平使用两个外部电阻。信号表明当输出电压在额定输出电压的±11%的典型。调节器启动由模拟控制软启动电路，可以调整从大约2到200 ms使用外部电容器。ISL70001SRH包含故障保护的监管机构。保护电路包括输入欠压、输出欠压和输出过流。高集成使得ISL70001SRH力量的理想选择运用于小型应用程序。两个设备可以同步提供一个完整的电源解决方案大规模数字集成电路，如现场可编程门阵列，要求独立的核心和I / O的电压。

　　ISL70001SRH 主要特性：

　　高效达到90%，固定为1 mhz工作频率，操作从3 v 到5.5 v供应，±1%参考电压，负载、温度和辐射，可调节输出电压，两个外部电阻设置输出电压0.8 v ，双向同步销允许将两个设备同步180°不同相的，设备使比较器的输入类型，输入欠压、输出欠压和输出过载保护。

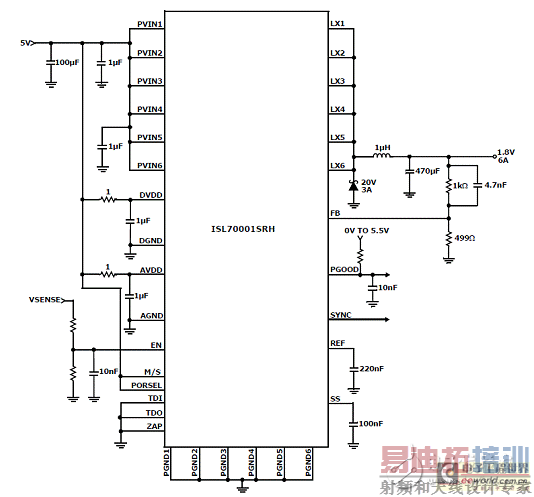

　　图2.ISL70001SRH 5V输入应用电路图

　　图3.ISL70001SRH 3.3V输入应用电路图

　　ISL70001SRHEVAL1Z评估板：

　　图4.ISL70001SRHEVAL1Z评估板电路图

　　ISL70001SRHEVAL1Z评估板的目的是演示ISL70001SRH的特性，同步调节器集成电路与集成场效芯片的具体应用。3 v的输入电压和监管提供了一种输出电压0.8 v至85%的输入电压，输出电流从0到6。输出可以快速设置为任何常用的预设电压（0.8 v，1.0 v，1.2 v，1.8 v，2.5 v，3.3 v）或使用机载电位器调整另一个电压。信号是高，灯红表明，输出电压在±11%的典型管理。提供了一个拨动开关方便地启用或禁用输出电压。ISL70001SRHEVAL1Z评估委员会可以设置为运行的名义1 mhz内部振荡器ISL70001SRH或1 mhz±20%的外部时钟同步。两个或两个以上ISL70001SRHEVAL1Z互相评价可以同步在主/从配置中，所有切换180°不同相对主单元。
