用于隔离电源的H桥变压器驱动器电路设计
录入：edatop.com 点击：

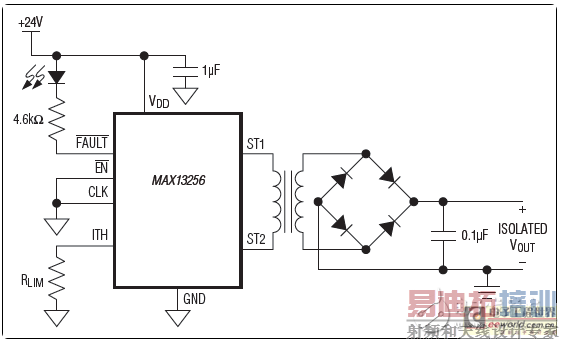

MAX13256 H桥变压器驱动器为构建高达10W的隔离电源提供简单的解决方案。器件采用8V至36V宽范围直流电源供电，为变压器原边绕组提供高达300mA的电流驱动。通过变压器的副边与原边的匝数比设定输出电压，可以产生任意电压的隔离输出。器件具有可调节限流，从而间接限制副边负载电流，通过外部电阻设定MAX13256的限流门限。一旦器件检测到过热或过流故障，即刻触发/FAULT输出。此外，器件还具有低功耗模式，当驱动器不工作时，将整体电源电流降至0.65mA （典型值）。器件具有内部振荡器，支持自主工作模式；外部时钟输入可同步多个MAX13256器件并可精确设定开关频率。内部电路确保工作在固定的50%占空比，确保在使用任何时钟源时不会有直流电流通过变压器。器件采用小尺寸10引脚（3mm x 3mm） TDFN封装，工作在-40°C至+125°C汽车级温度范围。
