便携式多参数环境监测仪电路设计

录入:edatop.com    点击:

  便携式仪表是单片机研究的一个重要分支, 介绍了一种基于凌阳单片机实现便携式要求的多参数环境监测仪, 描述了系统组成各个模块的硬件实现, 并给出了相应的软件设计方案, 该装置能够测量温度、湿度等环境参数值, 精度分别为1 e 和2%, 同时具有显示和语音功能。

  传感器接口设计

  与铂热电阻相比铜热电阻价格较低, 而且在测量范围内铜热电阻温度传感器的电阻值与温度成线性关系, 所以在温度不超过100 e 时, 选用铜热电阻完全能够满足测量要求。温度传感器要外接放大器进行放大处理。本设计采用Cu50 热电阻温度传感器, 其测温范围是0~ 99 e 。

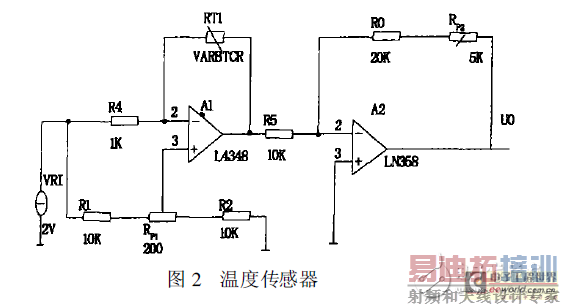

  图2 为Cu50 热电阻工作电路。根据输出的灵敏度要求, 合理设置各电阻阻值, 通过运放A1 得到反应温度大小的电压值,再通过运放A2 调整放大比例, 得到满足一定灵敏度要求的电压值来表征当前温度。在0~ 100e 温度变化范围内, 图中A1的输出有4 28 V/ e 的温度灵敏度为了使运放A2 的输出U具有10 mV/ e 的灵敏度, A2 的增益要求为10/ 41 28= 21 34 倍,电路中用20 k 的电阻R6 和5 k 的电位器RP 2 对A2 的增益进行调整。
