多种开关电源电路模块设计

　　由L4970A构成的大功率开关电源

　　如图所示为由L4970A构成的大功率开关电源。L4970A是一种大功率单片开关集成稳压器，该芯片采用SIP-15封装，其特点是;（1）输入电压必须11V，一般为15～40V之间;（2）输出电压：固定输出5.1V，也可通过外部电路设置成可调输出，范围在5.1～40V;（3） 最大输出电流为10A;（4）工作频率200kHz;（5）内部设有欠压检测、掉电复位、功率级软启动等特殊电路。

　　用LAS6351构成的大电流高效开关稳压电源

　　如图所示为用LAS6351构成的大电流高效开关稳压电源。LAS6351是一种具有较完备功能的大电流可调脉冲宽度开关式集成稳压器。它能在承受 3～8A连续负载电流的情况下输出2.5～50V范围的电压;芯片内设有软启动、过载过压保护过热关闭保护电路;效率高达90%;由于开关频率高达 200kHz，因此降低了外部输出LC滤波器的成本。用它可直接组装15W、25W、40W可调式或固定式开关稳压电源。图所示电路是一个+5V、5A开关稳压电源。

　　基于可控硅的过零触发电路设计

　　过零同步脉冲是一种50Hz交流电压过零时刻的脉冲，可使可控硅在交流电压正弦波过零时触发通导。过零同步脉冲由过零触发电路产生，更详细的电路图如图所示。在该图中，电压比较器LM311用于把 50Hz的正弦交流电压变成方波。方波的正边沿和负边沿分别作为两个单稳态触发器的输入触发信号，单稳态触发器输出的两个窄脉冲经二极管或门混合后就可得到对应于交流220V市电的过零同步脉冲。此脉冲一方面作为可控硅的触发同步脉冲加到温度控制电路，另一方面还作为计数脉冲加到8031的T0和T1端。

　　基于PM4020A的650W功放高速开关电源设计

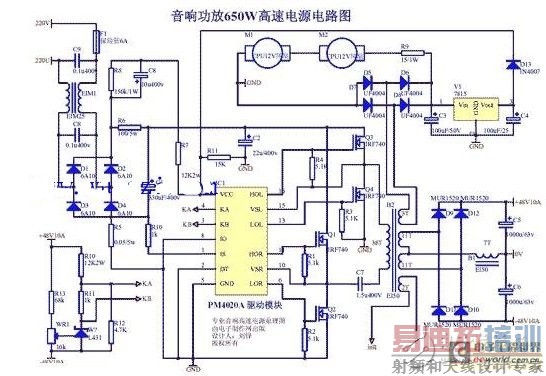

　　音响功放650W高速电源电路是用下面的PM4020A 作为驱动源制作的一款高级电子变压器，它有非常快的电流速度，是代替传统笨重工频变压器的新产品。用PM4020A 设计的电源基本不需要调试就会可靠工作。

　　开关电源驱动器PM4040F应用电路设计

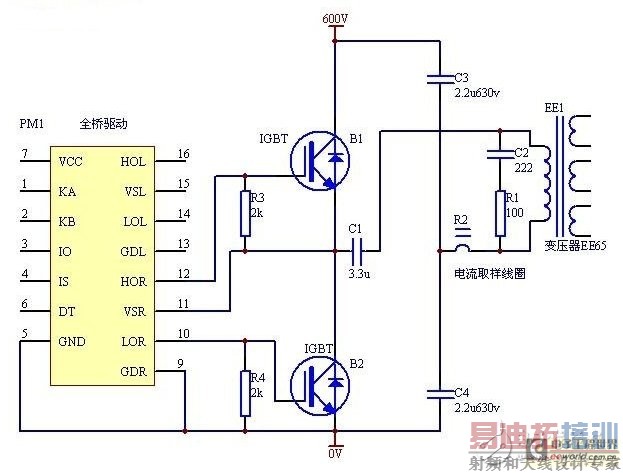

　　开关电源驱动器PM4040F在中小功率半桥电路的应用如下图：采用PM4040F来驱动一个200W到800W的开关电源可以参考下面的电路图，其他电路部分请PM4040F的实用电路。如果是 1000W以下的电源方案可以按该电路的方法， 将不使用的驱动输出组悬空可以使驱动器的直流供电 电流减少一半。 在这里的驱动能力是可以直接驱动100A的IGBT管子 或者60A的MOS管子，对付1000W的电源是完全胜任的。
