采用单芯片bq2403x动态电源路径管理充电电路设计

　　由于锂离子电池在重量与容量两方面都具有较高的能量密度，因此广泛应用于便携式设备中。使用智能电话、PDA 及 MP3 播放器等设备的用户希望在无需使用电池的情况下，通过输入电源为设备供电。这就需要一种被称为“电源路径管理”的电源架构以单独的路径分别为设备系统供电并对电池充电。

　　在最常用的电池充电和系统供电配置中，系统负载可直接连接到电池充电器的输出端。虽然这种架构不仅简便易用而且成本较低，但由于电池充电电流的无效控制可能会引起充电异常终止和安全定时器误报警。bq2403x 系列 DPPM 电池充电器具有电源共享功能，可在为系统供电的同时对电池进行充电。这就避免了充电终止和安全定时器等问题，从而尽可能降低了 AC 适配器的额定功率并提高了系统稳定性。这一功能还允许系统在为过度放电的电池充电的同时正常工作。

　　电当 AC 适配器接通电源时，MOSFET Q1 对系统总线电压 VOUT 进行预稳压，该值高于最大电池稳压值 VBAT。这就建立起了适配器输入端与系统之间的直接路径。MOSFET Q2 专门用于电池充电，所以电池与系统互不干扰。当接通并选中 USB 时，MOSFET Q3 全部开启，Q3 输出提供与 USB 输出几乎等量的输出电压，并由 MOSFET Q2 来控制电池充电。

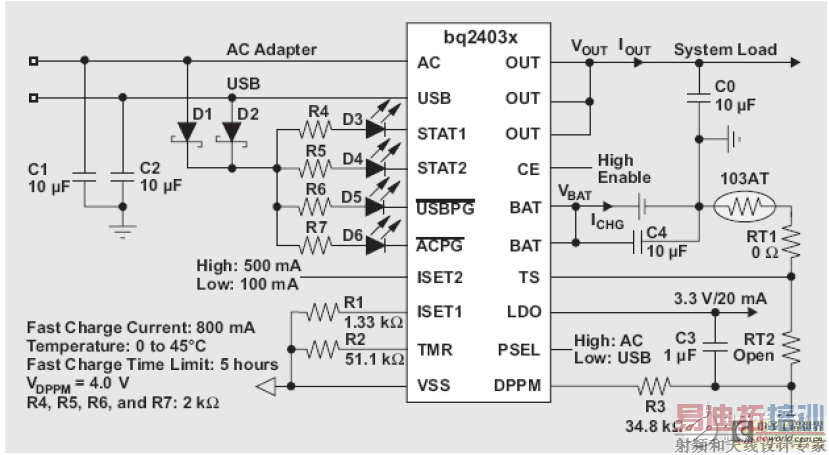

　　典型DPPM 应用电路如图所示。当系统与电池充电器的电流总量超过 AC 适配器或 USB 的电流限制时，与系统总线相连的电容则开始放电，且系统总线电压也开始随之降低。当系统总线电压降至 DPPM 引脚设置的预定阈值时，充电电流降低，以防止因 AC 适配器过载而导致系统崩溃。如果充电电流降至 0 A 时仍然无法维持系统总线电压，则电池将暂时放电，并向系统供电以防止系统崩溃。这就是“电池补充模式”，图为该模式随同 DPPM 实验波形工作的情况。当系统总线电压因输入电流不足而降至预设阈值时，DPPM 会在继续为系统负载供电的同时降低电池充电电流。DPPM 还完全消除了充电异常终止和安全定时器误报警等电池与系统相互干扰的问题。DPPM 电池充电器非常适用于需要同时为电池充电和为系统供电的应用。
