JS20单结晶体管时间继电器电路设计

录入:edatop.com    点击:

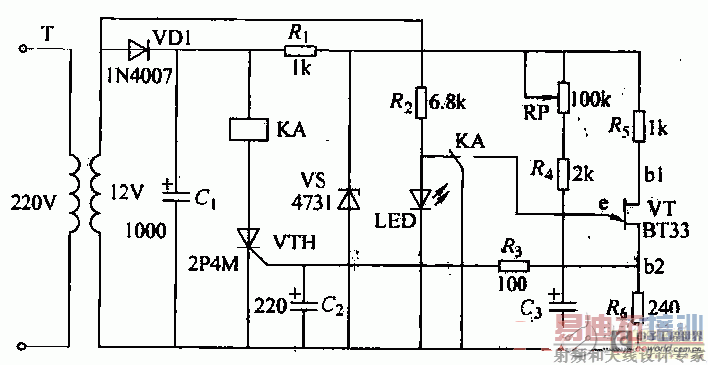

  电路原理电路由延时环节、鉴幅器、输出电路、电源和指示灯五部分组成。电源的稳压部分由电阻R,和稳压管vs构成,为延时环节供电,输出电路中的晶闸管VTH和继电器。KA则由半波整流电路直接供电。当接通电源后,经二极管VD1整流、电容cl滤波、并经RJ和VS的稳压后,通过RP1、R4对电容G进行充电。电容G上电压按指数规律逐渐升高,当此电压大于单结晶体管VT的峰点电压时,单结晶体管导通,G经VT的eb1极和风放电,在风上输出脉冲电压,触发藩闸管VTH导通使继电器KA吸合,KA的触头同时将C3短路,使之迅速放电,单结晶体管的ebl之间电压迅速下降,当降到Vr.的谷点电压时,Vr关闭。同时LED指示灯点亮。当切断电源时,继电器KA释放,电路恢复原始状态,等待下次动作。通过调节RP.可以调整延时时间。
