基于MAX1407低功耗多通道数据采集系统电路设计

录入:edatop.com    点击:

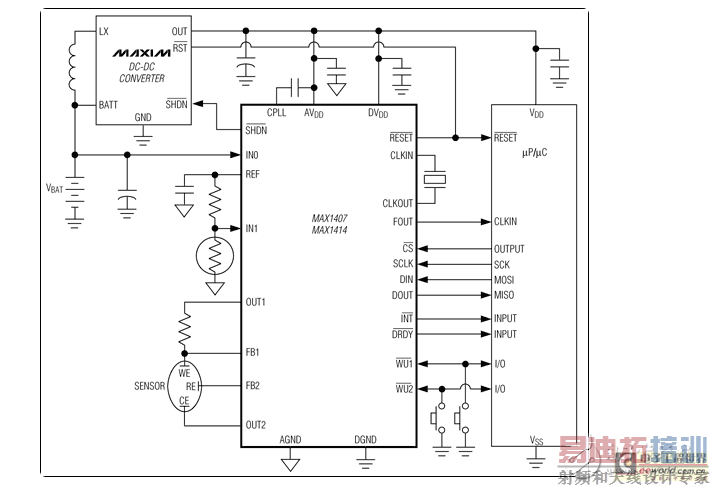

  电路原理低功耗、通用的、多通道数据采集系统(DAS),这些器件针对低功耗应用而优化。所有器件的工作于+2.7V至+3.6V单电源,工作模式下耗电最大为1.15mA,休眠模式下耗电仅2.5μA。提供用于ADC的差分8:1输入多路复用器、可编程三态数字输出、关断外部电源的输出以及ADC数据就绪输出。MAX1408具有八个辅助模拟输入,而MAX1407/MAX1414包括四个辅助模拟输入和两个10位加载/感应DAC。另外,MAX1414 具有用于信号检测比较器的50mV门限滞回,其它器件具有0mV门限滞回。 MAX1409为20引脚的DAS,带有一个用于ADC的差分4:1输入多路复用器、一路辅助模拟输入以及一个10位加载/感应DAC。MAX1407/MAX1408/MAX1414提供节省空间的28引脚SSOP封装、MAX1409提供20引脚SSOP封装。典型工作电路如下。



  关键特性

  在待机、空闲及工作模式下供电范围为+2.7V至+3.6V (休眠模式下可降低到1.8V),工作模式下电源电流为1.15mA,休眠模式下电源电流为2.5μA (唤醒、RTC以及电压监视器有效),多通道16位Σ-Δ ADC,±1.5 LSB (典型值)积分非线性,30Hz或60Hz连续转换率,缓冲或无缓冲模式,+1/3、+1或+2V/V的增益,单极性或双极性模式的片内失调校准,10位加载/感应DAC,缓冲输出1.25V、18ppm/°C (典型值)的带隙基准输出,与SPI /QSPI 或MICROWIRE 标准兼容的串口。

  系统支持功能

  RTC (有效至9999)与闹钟, 高频PLL时钟输出(2.4576MHz),+1.8V和+2.7V /RESET及电源电压监视器,信号检测比较器,中断发生器(/INT和/DRDY),三态数字输出,唤醒电路,28引脚SSOP (MAX1407/MAX1408/MAX1414)或20引脚SSOP (MAX1409)封装。
