一款双通道输出电源电路设计

录入:edatop.com    点击:

  对于消费类应用而言,将两个电源集成到一个硅芯片上并将采用低引脚数量的小型封装具有诸多好处。大多数消费类应用都需要多个低电压轨来为逻辑电路供电。在这些应用中,双通道转换器可以将单个控制器和两个转换器的 MOSFET 组合在一个紧凑型器件中。许多 ASIC 和处理器都需要内核电压和 I/O 电压,这可能存在排序要求。一款双通道输出DC/DC 转换器可以将电路集成,以实现输出电压排序要求的轻松实施。减少 DC/DC转换器芯片的数量可以从多方面节约成本,例如:由于在电路板上焊接的组件数量的减少,从而加速了产品上市进程,简化了设计、降低了采购限制并提高了可靠性。

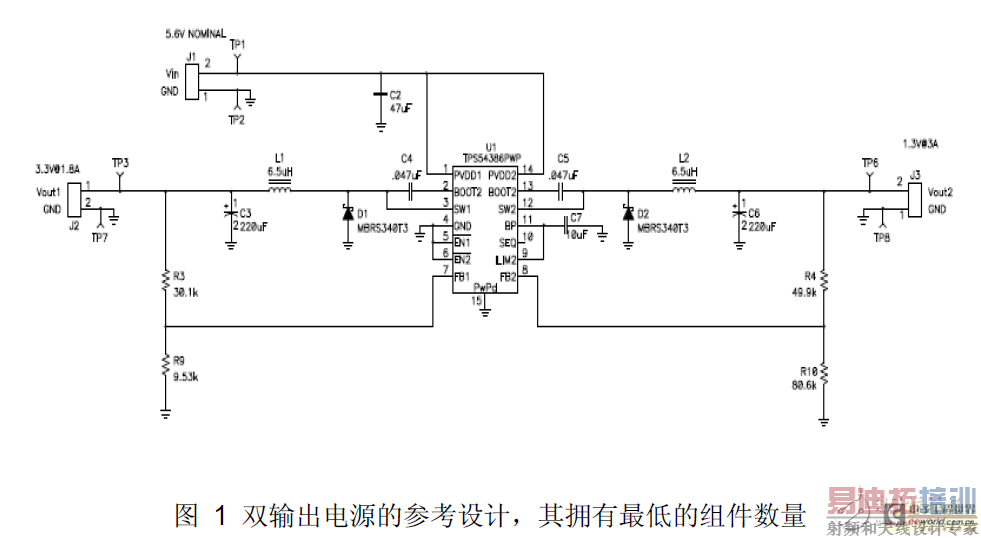

  要获得一项使双通道、高电流 DC/DC 转换器成为现实的技术需要考虑诸多设计因素。由于在一个封装中包含了两个转换器,所以要保持器件的低功耗就是一个很大的挑战。如欲实现较小的电路面积,低阻抗 MOSFET 的集成至关重要,但同时还要满足转换器封装的散热要求。不幸的是,降低电源 MOSFET 的导通电阻就意味着增大硅裸片的面积,此举会增加芯片的尺寸和成本。DC/DC 转换器厂商经常面临着这样进退两难的僵局:要么缩小 MOSFET 的尺寸以满足芯片小型封装的要求,要么增大 MOSFET 的尺寸以降低功耗并提高效率。借助一流的工艺技术,TPS54386 在尺寸与效率之间实现了最佳的平衡――小型 14 引脚 HTSSOP 封装中每个 MOSFET 的导通电阻为 85 毫欧姆。对于消费类电子设计人员来说,将同类竞争产品宽输入电压范围的 DC/DC 转换器的导通电阻进行比较并对其效率进行测量以确保获得最佳的值是个不错的想法。图 1 显示了一款用于双通道输出 DC/DC 转换器的典型应用电路,该转换器具有集成的高压侧 MOSFET。

  虽然使用双通道转换器有诸多好处,但相似的单通道 DC/DC 转换器通常也有很广的市场前景。当两个低压输出的目标负载之间相隔很大的距离时,使用两个单通道控制器要比使用一个双通道转换器好的多。在高电流的情况下,PWB 线迹的电阻会降低负载的输出电压。这样就会影响电源的稳压精度以及功耗[1]。在完成电路布局之前对电路板做一个精心的规划有助于确定是采用一个双通道转换器,还是采用两个单通道转换器更好些。
