多功能智能插座USB接口通信电路设计

　　现有的插座在其使用方式、功能以及外形特征等诸方面都表现出多样化的趋势。有的增加了保险功能、电源指示功能、开关功能， 有的增加了调压功能。这些插座的功能无论怎样，只能是单一的目的：为用电设备提供电源接口。它们的共同缺陷就是不具有信息化和智能化功能。为了实现插座的信息化和智能化，我们将研究设计的智能信息系统与插座结合，将该智能设备与电源插座合为一体，设计成多功能智能监测插座。该插座由于在建筑电气安装时一次性固定完成，采用照明电源供电，人们使用时就好象使用普通电源插座一样，免除了过多的连接线。

　　接口芯片及其工作原理

　　在这篇文章中我们采用Philips公司推出的PDIUSBD12芯片，这是一种价格便宜、功能完善的并行接口芯片，它支持多路复用、非多路复用和DMA并行传输。PDIUSBD12接口芯片遵从协议USB1.1，适合于不同用途的传输类型。PDIUSBD12需要外接微控制器（MCU）来进行协议处理和数据交换，它对MCU没有特殊要求，而且接口方便灵活，因此设计师可以选用自己熟悉的MCU对芯片进行控制，也可利用Philips公司的固件 结构来缩短开发时间、降低风险、减小投资。

　　性能特点：PDIUSBD12除了具有USB设备的一般特性外，还具有如下特点：（1）是一种高性能的USB接口芯片，其内部集成有SIE（Serial Interface Engine）、320字节的FIFO、收发器和电压调节器。（2）适用于大部分设备类规范。可与任何外部微控制器／微处理器实现高速并行接口，其速度可高达2Mbit/s，（3）可进行完全独立的DMA操作。（4）主端点配置有双缓冲，因而可提高数据的吞吐量、减小数据传输时间，轻松实现数据的实时传输。（5）当采用同步传输方式时，数据的传输速度为1Mbit/s;而采用批量传输方式的速度为1Mbyte/s。在使用上述方式进行数据传输时，可方便地使用多种中断方式。（6）带有可编程的时钟输出，与USB总线的连接可通过软件来控制（Soft Connect TM）。（7）有两种工作电压可供选择：分别为3.3±0.3V和3.6～5.5V。（8）输出和数据传输状态可通过USB连接指示灯来监控。

　　通信硬件电路设计

　　本文我们选用89C52单片机作为该系统的微控制器。PDIUSBD12和89C52的电路连接如图1所示：

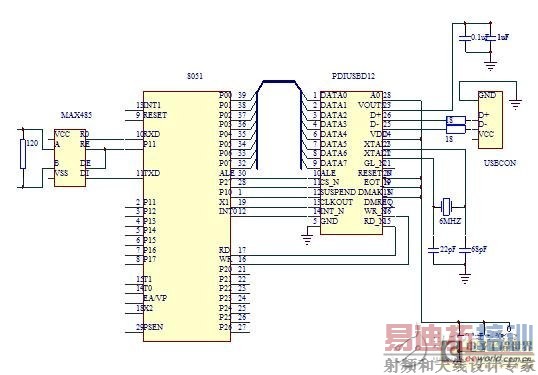

　　图1 USB接口通信电路

　　转换卡电路设计

　　设计包括单片机软件（固件）设计和主机部分软件设计。单片机软件使用伟福公司提供的WAVE仿真软件开发，并通过其仿真器进行在线调试。主机部分软件又包括驱动程序和应用程序两部分，分别使用DDK和VC6.0生成。

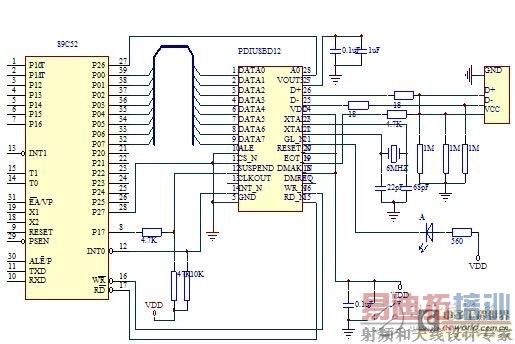

　　图3 USB接口转换卡电路图

　　对于该智能监测插座的研究目前仍然处于理论的设想与设计过程中，要做出产品来，仍然有很长的路要走，需要更多的人投入更多的精力。尤其是利用USB通信这一块，USB驱动程序的编写是个难点。随着技术的不断更新、完善和发展，相信该多功能插座的实现会越来越容易。
