电动车快速充电器电路设计

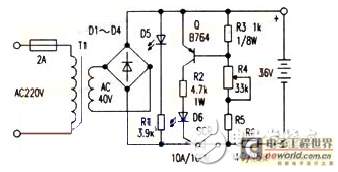

　　电路原理：AC220V市电经变压器T1降压，经D1-D4全波整流后，供给充电电路工作。当输出端按正确极性接入设定的被充电瓶后，若整流输出脉动电压的每个半波峰值超过电瓶的输出电压，则可控硅SCR经Q的集电极电流触发导通，电流经可控硅给电瓶充电。脉动电压接近电瓶电压时，可控硅关断，停止充电。调节R4，可调节晶体管Q的导通电压，一般可将R4由大到小调整到Q导通能触发可控硅（导通）即可。图中发光管D5用作电源指示，而D6用作充电指示。

　　电路特点：输出电压设定好后（例如36V），若被充电瓶极板脱落断开，造成某组电池不通，或出现短路，则电瓶端电压即降低或为零，这时充电器将无输出电流；若被充电瓶电压偏离设定电压，如设定电压为36V，误接24V、12V、6V电瓶等，充电器也无输出电流，若设定为24V误接为36V电瓶，由于充电器输出电压低于电瓶电压，因而也不能向电瓶充电：充电器两输出端若短路时，由于充电器中可控硅SCR的触发电路不能工作，因而可控硅不导通，输出电流为零：若使用时误将电瓶正负极接反，则可控硅触发电路反向截止，无触发信号，可控硅不导通，输出电流为零：采用脉冲充电，有利于延长电瓶寿命。由于低压交流电经全波整流后是脉动直流，只有当其波峰电压大于电瓶电压时，可控硅才会导通，而当脉动直流电压处于波谷区时，可控硅反偏截止，停止向电瓶充电，因而流过电瓶的是脉动直流电；。快速充电，充满自停。由于刚开始充电时电瓶两端电压较低，因而充电电流较大。当电瓶即将充足时（36V电瓶端电压可达44V），由于充电电压越来越接近脉动直流输出电压的波峰值，则充电电流也会越来越小，自动变为涓流充电。当电瓶两端电压被充到整流输出的波峰最大值时，充电过程停止。经试验，三节电动车蓄电池36V（12V／12Ah三节串联），用该充电器只需几个小时即可充满；电路简单、易于制作，几乎不用维护及维修。
