简易恒流充电电路设计

录入：edatop.com 点击：

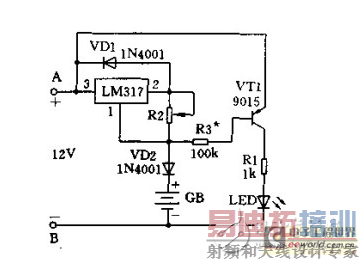

　　电路原理：集成电路充电器，如图所示是用三端稳压器（LM317）构成的恒流充电电路。由于LM317①、②脚电位差为1.25V，若忽略R3、R1、LED的分流作用，电位器R2可调节充电电流值，恒流值可按I=1.25/R2估算。实际使用时，R2常用1W电阻。例如R2取25Ω/1W时，电池的充电电懂约为50mA。电阻R1和LED组成充电指示电路，若选择适当R3值，当电池达到规定的充电电压时，VTl管截止，LED熄灭。该电路至少可充4节5号镍镉电池。
