采用LM317的直流稳压电源模块电路设计

　　稳压电源的分类方法繁多，按输出电源的类型分有直流稳压电源和交流稳压电源；按稳压电路与负载的连接方式分有串联稳压电源和并联稳压电源；按调整管的工作状态分有线性稳压电源和开关稳压电源；按电路类型分有简单稳压电源和反馈型稳压电源。如此繁多的分类方式往往让初学者摸不着头脑，不知道从哪里入手。其实应该说这些看似繁多的分类方法之间有着一定的层次关系，只要理清了这个层次自然可以分清楚电源的种类了。

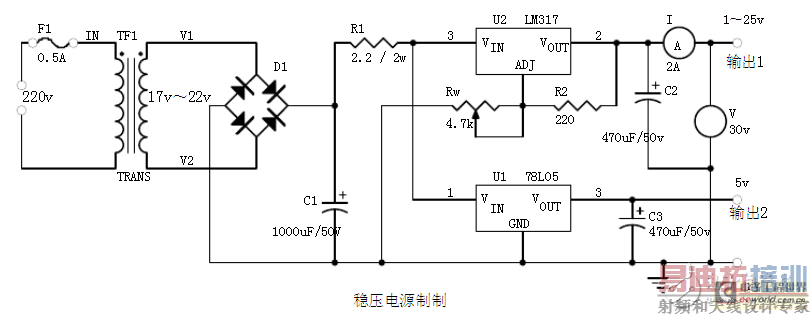

　　电路功能：输入交流电压220V/0.5A。 输出电压5V和连续可调电压1.5V～30V/1.5A两组直流。

　　电路制作：1、成品用金属盒或者塑料盒包装成产品。 2、电压表V、电流表A和调节电压用的电位器Rw安装在包装盒的面板上。3、电源变压器固定在包装盒的底座上，电路板固定在包装盒的底座上。4、电压调节的三端稳压集成块7805和317加装散热器。5、直流电源输出导线长短不一。

　　电路原理：输出电压值能够在额定输出电压值以下任意设定和正常工作。输出电流的稳流值能在额定输出电流值以下任意设定和正常工作。直流稳压电源的稳压与稳流状态能够自动转换并有相应的状态指示。对于输出的电压值和电流值要求精确的显示和识别。对于输出电压值和电流值有精准要求的直流稳压电源，一般要用多圈电位器和电压电流微调电位器，或者直接数字输入。要有完善的保护电路。直流稳压电源在输出端发生短路及异常工作状态时不应损坏，在异常情况消除后能立即正常工作。
