电机驱动供电电路设计

录入：edatop.com 点击：

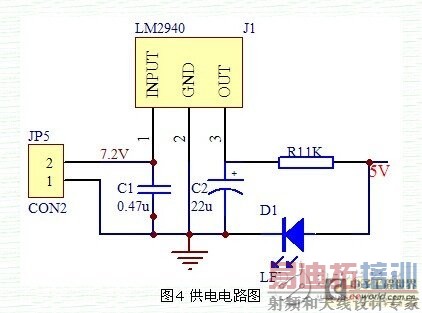

　　为给驱动电路的芯片供电，一个可靠的电源电路是必不可少的。驱动电路的工作电压均为直流，电压有7.2V和5V两种。智能车的供电是由7.2V的电池供给的，所以需要7.2V变为5V的电路。直流电压变换的芯片有很多，比如常用的7805三端稳压芯片。考虑到电源的电压7.2V和需要的工作电压5V之间的压差只有2.2V。如果用7805稳压，需要输入和输出电压差要有3V以上，7805不能满足要求。LM2940的输入和输出电压差可以只有1.0V左右，故选用LM2940作为稳压器件，电路图如图4所示。管脚1接电池的正端，同时和地之间接入滤波电容，提高输入电压的稳定性。2脚是地，节电池的负端；3脚是5V输出端和地之间接入的滤波电容，减少杂波的输出。
